Tổng quan về Cáp quang Multimode OM4 và ứng dụng trong hệ thống mạng
Cáp quang Multimode OM4 là giải pháp truyền dẫn tốc độ cao được sử dụng phổ biến trong trung tâm dữ liệu, doanh nghiệp và nhiều hệ thống mạng hiện đại. Với khả năng truyền dữ liệu ổn định, băng thông lớn và tương thích với nhiều thiết bị quang, dòng cáp này đáp ứng tốt nhu cầu kết nối trong phạm vi ngắn và trung bình.
So với các chuẩn Multimode trước đây như OM1, OM2 hay OM3, Cáp quang Multimode OM4 được cải tiến về băng thông và khoảng cách truyền ở các chuẩn Ethernet tốc độ cao. Điều này giúp tối ưu hiệu suất hệ thống, đồng thời tạo điều kiện thuận lợi cho việc mở rộng hạ tầng mạng trong tương lai.
Trong bài viết này, bạn sẽ hiểu rõ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật, ưu điểm, ứng dụng và những kinh nghiệm quan trọng khi lựa chọn Cáp quang Multimode OM4.
Cáp quang Multimode OM4 là gì?
Cáp quang Multimode OM4 là loại cáp quang đa mode sử dụng lõi sợi quang có đường kính 50/125µm, cho phép nhiều tia sáng truyền đồng thời bên trong lõi cáp.
Khác với cáp quang Single Mode chỉ truyền một tia sáng, OM4 sử dụng nhiều tia sáng phản xạ liên tục trong lõi để truyền dữ liệu. Nhờ đó, sản phẩm phù hợp với các hệ thống có khoảng cách truyền ngắn nhưng yêu cầu tốc độ cao và băng thông lớn.
Hiện nay, Cáp quang Multimode OM4 được ứng dụng nhiều trong:
- Trung tâm dữ liệu (Data Center).
- Hệ thống mạng LAN doanh nghiệp.
- Phòng máy chủ.
- Hệ thống lưu trữ SAN.
- Hạ tầng điện toán đám mây.
- Mạng nội bộ của bệnh viện, trường học và nhà máy.
Đây là một trong những chuẩn cáp quang được đánh giá cao nhờ hiệu năng ổn định và khả năng đáp ứng các công nghệ mạng hiện đại.

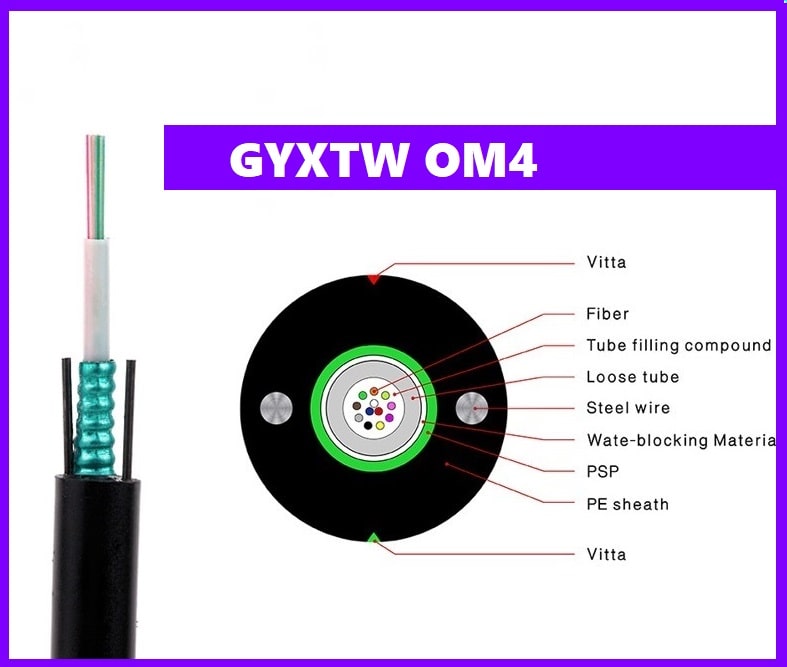

Cấu tạo của Cáp quang Multimode OM4
Để đảm bảo khả năng truyền tín hiệu ổn định và tuổi thọ cao, Cáp quang Multimode OM4 được cấu tạo từ nhiều lớp khác nhau.
Lõi sợi quang
Đây là phần truyền tín hiệu ánh sáng.
Lõi được làm từ thủy tinh tinh khiết với đường kính 50µm, giúp giảm suy hao và nâng cao hiệu quả truyền dữ liệu.
Lớp phản xạ
Bao quanh lõi là lớp phản xạ có đường kính 125µm.
Lớp này giúp ánh sáng phản xạ toàn phần trong lõi, hạn chế thất thoát tín hiệu khi truyền.
Lớp phủ bảo vệ
Lớp phủ polymer có nhiệm vụ bảo vệ sợi quang khỏi độ ẩm và các tác động cơ học trong quá trình thi công.
Thành phần chịu lực
Nhiều dòng Cáp quang Multimode OM4 được bổ sung sợi Kevlar hoặc FRP nhằm tăng khả năng chịu kéo và chống đứt gãy.
Vỏ ngoài
Vỏ ngoài thường được sản xuất từ PVC, LSZH hoặc PE tùy môi trường lắp đặt.
LSZH phù hợp với công trình trong nhà.
PE thích hợp cho môi trường ngoài trời nhờ khả năng chống tia UV và chống nước.
Nguyên lý hoạt động
Cáp quang Multimode OM4 truyền dữ liệu bằng tín hiệu ánh sáng.
Khi thiết bị phát gửi dữ liệu, tín hiệu điện sẽ được chuyển đổi thành ánh sáng thông qua module quang.
Ánh sáng truyền trong lõi sợi quang bằng hiện tượng phản xạ toàn phần.
Khi đến đầu nhận, tín hiệu ánh sáng được chuyển trở lại thành tín hiệu điện để thiết bị xử lý.
Nhờ sử dụng nhiều tia sáng cùng lúc, OM4 mang lại tốc độ truyền cao và đáp ứng tốt nhu cầu trao đổi dữ liệu trong hệ thống mạng hiện đại.
Thông số kỹ thuật của Cáp quang Multimode OM4
| Thông số | Giá trị |
|---|---|
| Loại sợi | Multimode |
| Đường kính lõi | 50µm |
| Đường kính lớp phản xạ | 125µm |
| Bước sóng hoạt động | 850nm, 1300nm |
| Nguồn phát | VCSEL |
| Chuẩn | ISO/IEC 11801 |
| Màu nhận biết | Aqua |
Khoảng cách truyền của Cáp quang Multimode OM4
Một trong những điểm mạnh của Cáp quang Multimode OM4 là khả năng truyền dữ liệu tốc độ cao trên khoảng cách phù hợp.
| Chuẩn Ethernet | Khoảng cách |
|---|---|
| 1GbE | 1000m |
| 10GbE | 550m |
| 40GbE | 150m |
| 100GbE | 150m |
Những thông số này giúp OM4 trở thành lựa chọn phù hợp cho Data Center và các hệ thống mạng doanh nghiệp có yêu cầu băng thông lớn.
7 ưu điểm nổi bật của Cáp quang Multimode OM4
Không phải ngẫu nhiên Cáp quang Multimode OM4 trở thành lựa chọn phổ biến trong các hệ thống mạng tốc độ cao. Dòng cáp này sở hữu nhiều ưu điểm vượt trội về hiệu năng, khả năng mở rộng và chi phí đầu tư.
1. Hỗ trợ tốc độ truyền dữ liệu cao
Ưu điểm đầu tiên của Cáp quang Multimode OM4 là khả năng đáp ứng các chuẩn truyền dẫn hiện đại như 10GbE, 40GbE và 100GbE.
Điều này giúp hệ thống xử lý lượng dữ liệu lớn mà vẫn duy trì hiệu suất ổn định.
Đối với các trung tâm dữ liệu hay doanh nghiệp có nhu cầu truyền tải liên tục, đây là yếu tố rất quan trọng.
2. Băng thông lớn
So với OM3, Cáp quang Multimode OM4 có băng thông hiệu dụng cao hơn.
Nhờ đó, tín hiệu được truyền ổn định hơn khi sử dụng ở tốc độ cao.
Đây cũng là lý do nhiều Data Center hiện nay ưu tiên triển khai chuẩn OM4 thay cho các dòng Multimode cũ.
3. Khoảng cách truyền xa hơn OM3
Mặc dù đều thuộc dòng Multimode, nhưng OM4 có khả năng truyền xa hơn.
Ví dụ:
- 10GbE đạt khoảng 550m.
- 40GbE đạt khoảng 150m.
- 100GbE đạt khoảng 150m.
Khoảng cách này đáp ứng tốt hầu hết nhu cầu kết nối trong các tòa nhà, trung tâm dữ liệu và khu công nghiệp.
4. Tương thích với nhiều thiết bị mạng
Cáp quang Multimode OM4 hoạt động với nhiều loại module quang và thiết bị mạng phổ biến.
Người dùng có thể kết hợp cùng:
- Module SFP.
- Module SFP+.
- Module QSFP+.
- Switch.
- Router.
- Thiết bị lưu trữ SAN.
Nhờ khả năng tương thích cao, việc nâng cấp hoặc mở rộng hệ thống trở nên đơn giản hơn.
5. Giảm suy hao tín hiệu
Một ưu điểm đáng chú ý khác là khả năng giảm suy hao trong quá trình truyền dữ liệu.
Khi được thi công đúng kỹ thuật và sử dụng phụ kiện đạt chuẩn, Cáp quang Multimode OM4 giúp tín hiệu luôn ổn định, hạn chế lỗi truyền và giảm nguy cơ mất gói dữ liệu.
6. Tiết kiệm chi phí triển khai
Đối với các hệ thống có khoảng cách ngắn và trung bình, OM4 là lựa chọn kinh tế hơn so với Single Mode.
Chi phí module quang, thiết bị phát và hạ tầng thường thấp hơn, trong khi vẫn đáp ứng tốt nhu cầu truyền dữ liệu tốc độ cao.
7. Dễ dàng nâng cấp trong tương lai
Hạ tầng sử dụng Cáp quang Multimode OM4 có khả năng đáp ứng nhiều công nghệ mạng mới.
Điều này giúp doanh nghiệp dễ mở rộng quy mô mà không cần thay toàn bộ hệ thống cáp, từ đó tiết kiệm đáng kể chi phí đầu tư lâu dài.
Hạn chế của Cáp quang Multimode OM4
Bên cạnh những ưu điểm, Cáp quang Multimode OM4 cũng tồn tại một số hạn chế cần cân nhắc.
Không phù hợp với khoảng cách rất xa
Nếu hệ thống cần truyền dữ liệu hàng chục kilomet, Single Mode vẫn là lựa chọn tối ưu hơn.
OM4 chủ yếu phát huy hiệu quả trong phạm vi ngắn và trung bình.
Chi phí cao hơn OM3
So với OM3, giá thành của Cáp quang Multimode OM4 thường cao hơn.
Tuy nhiên, khoản chi phí này được bù lại bằng hiệu suất và khả năng mở rộng tốt hơn.
Cần lựa chọn đúng module quang
Để đạt hiệu quả tối đa, người dùng cần sử dụng module quang tương thích với chuẩn OM4.
Việc kết hợp sai module hoặc sai loại cáp có thể làm giảm hiệu suất truyền dẫn.
Ứng dụng thực tế của Cáp quang Multimode OM4
Nhờ hiệu năng cao, Cáp quang Multimode OM4 được ứng dụng trong nhiều lĩnh vực.
Trung tâm dữ liệu
Đây là môi trường sử dụng OM4 nhiều nhất.
Hệ thống Data Center yêu cầu tốc độ truyền cao, độ ổn định lớn và khả năng mở rộng linh hoạt.
Hệ thống mạng doanh nghiệp
Các doanh nghiệp sử dụng OM4 để kết nối giữa các phòng ban, máy chủ và thiết bị lưu trữ.
Điều này giúp tăng tốc độ truy cập dữ liệu và nâng cao hiệu quả vận hành.
Hệ thống điện toán đám mây
Cloud Computing đòi hỏi hạ tầng mạng có băng thông lớn.
Cáp quang Multimode OM4 đáp ứng tốt yêu cầu này nhờ khả năng truyền dữ liệu tốc độ cao.
Hệ thống lưu trữ SAN
Các hệ thống Storage Area Network thường triển khai OM4 để đảm bảo tốc độ truyền dữ liệu giữa máy chủ và thiết bị lưu trữ.
Bệnh viện và trường học
Nhiều bệnh viện, trường đại học và cơ sở nghiên cứu lựa chọn OM4 nhằm đáp ứng nhu cầu truyền tải dữ liệu lớn giữa các tòa nhà và phòng máy.
Nhà máy và khu công nghiệp
Trong môi trường sản xuất, Cáp quang Multimode OM4 được sử dụng để kết nối hệ thống điều khiển, camera giám sát và mạng nội bộ, góp phần nâng cao hiệu quả vận hành và đảm bảo đường truyền ổn định.
So sánh Cáp quang Multimode OM4 với OM3 và Single Mode
Một trong những vấn đề được nhiều người quan tâm là nên lựa chọn Cáp quang Multimode OM4, OM3 hay Single Mode. Mỗi loại cáp đều có ưu điểm riêng và phù hợp với từng nhu cầu sử dụng.
Bảng so sánh nhanh
| Tiêu chí | OM3 | OM4 | Single Mode |
|---|---|---|---|
| Đường kính lõi | 50/125µm | 50/125µm | 9/125µm |
| Màu vỏ | Aqua | Aqua/Violet | Vàng |
| Khoảng cách 10Gbps | 300m | 550m | Hàng chục km |
| Khoảng cách 40/100Gbps | 100m | 150m | Hàng chục km |
| Chi phí đầu tư | Thấp | Trung bình | Cao |
| Ứng dụng | Mạng LAN | Data Center | Viễn thông, đường trục |
Có thể thấy, Cáp quang Multimode OM4 là giải pháp cân bằng giữa hiệu năng và chi phí. Nếu hệ thống không yêu cầu truyền dữ liệu trên khoảng cách quá xa, OM4 sẽ là lựa chọn phù hợp hơn so với Single Mode.
Khi nào nên lựa chọn Cáp quang Multimode OM4?
Không phải công trình nào cũng cần sử dụng OM4. Việc lựa chọn nên dựa trên nhu cầu thực tế.
Bạn nên sử dụng Cáp quang Multimode OM4 khi:
- Cần truyền dữ liệu tốc độ cao.
- Khoảng cách truyền dưới 550m.
- Xây dựng trung tâm dữ liệu.
- Triển khai mạng nội bộ doanh nghiệp.
- Muốn tối ưu chi phí so với Single Mode.
- Có kế hoạch nâng cấp lên 40Gbps hoặc 100Gbps.
Ngược lại, nếu hệ thống cần truyền dữ liệu trên khoảng cách hàng chục kilomet, Single Mode sẽ là lựa chọn phù hợp hơn.
Kinh nghiệm lựa chọn Cáp quang Multimode OM4
Để đầu tư hiệu quả, bạn nên lưu ý một số tiêu chí quan trọng.
Xác định khoảng cách truyền
Đây là yếu tố cần xác định đầu tiên.
Nếu khoảng cách chỉ vài chục đến vài trăm mét, Cáp quang Multimode OM4 hoàn toàn đáp ứng tốt.
Không nên đầu tư loại cáp có thông số vượt quá nhu cầu vì sẽ làm tăng chi phí.
Lựa chọn số lượng sợi quang phù hợp
Tùy quy mô dự án, bạn có thể lựa chọn:
- 2FO
- 4FO
- 6FO
- 8FO
- 12FO
- 24FO
- 48FO
Việc lựa chọn đúng số lượng sợi giúp tiết kiệm chi phí và thuận tiện khi mở rộng hệ thống.
Chọn loại vỏ cáp
Nếu thi công trong nhà, nên sử dụng vỏ LSZH để tăng độ an toàn khi xảy ra cháy.
Nếu lắp đặt ngoài trời, nên ưu tiên vỏ PE có khả năng chống tia UV và chống nước tốt hơn.
Lựa chọn phụ kiện đồng bộ
Để hệ thống hoạt động ổn định, nên sử dụng đồng bộ với:
- Module quang.
- Dây nhảy quang.
- Hộp phối quang ODF.
- Măng xông cáp quang.
- Bộ chuyển đổi quang điện.
Việc sử dụng phụ kiện đạt chuẩn sẽ giúp giảm suy hao tín hiệu và kéo dài tuổi thọ của toàn hệ thống.
Những sai lầm thường gặp khi lựa chọn
Trong quá trình triển khai hệ thống, nhiều người thường mắc phải các lỗi sau.
Chỉ quan tâm đến giá
Nhiều đơn vị lựa chọn sản phẩm giá rẻ mà bỏ qua thông số kỹ thuật.
Điều này có thể khiến hệ thống không đáp ứng được nhu cầu truyền dẫn trong tương lai.
Chọn sai loại cáp
Không ít trường hợp sử dụng OM3 trong khi hệ thống cần băng thông của OM4.
Ngược lại, có dự án lựa chọn OM4 dù chỉ sử dụng tốc độ thấp, gây lãng phí chi phí đầu tư.
Thi công không đúng kỹ thuật
Bẻ cong cáp quá mức, kéo cáp vượt lực cho phép hoặc vệ sinh đầu nối không đúng cách đều có thể làm tăng suy hao tín hiệu.
Không tính đến khả năng mở rộng
Một số công trình chỉ đáp ứng nhu cầu hiện tại mà không dự phòng cho việc nâng cấp.
Điều này khiến doanh nghiệp phải thay thế toàn bộ hệ thống khi cần mở rộng.
Checklist trước khi mua Cáp quang Multimode OM4
Bạn nên kiểm tra các yếu tố sau:
✅ Khoảng cách truyền thực tế.
✅ Tốc độ hệ thống yêu cầu.
✅ Loại module quang sử dụng.
✅ Số lượng sợi quang cần thiết.
✅ Môi trường lắp đặt.
✅ Chất liệu vỏ cáp.
✅ Thương hiệu sản xuất.
✅ Chế độ bảo hành.
✅ Đơn vị cung cấp uy tín.
Thực hiện đầy đủ các bước trên sẽ giúp bạn lựa chọn được sản phẩm phù hợp và hạn chế phát sinh chi phí trong quá trình sử dụng.
Câu hỏi thường gặp
Cáp quang Multimode OM4 có dùng ngoài trời được không?
Có. Nếu sử dụng loại có vỏ PE hoặc thiết kế chuyên dụng ngoài trời, cáp có thể hoạt động ổn định trong nhiều điều kiện môi trường.
OM4 có thay thế hoàn toàn OM3 không?
Không. OM3 vẫn phù hợp với các hệ thống có yêu cầu thấp hơn. OM4 thích hợp khi cần băng thông lớn và khả năng nâng cấp trong tương lai.
OM4 có truyền được 100Gbps không?
Có. Cáp quang Multimode OM4 hỗ trợ chuẩn 100GbE với khoảng cách lên đến khoảng 150 mét khi sử dụng đúng module quang tương thích.
Có nên chọn OM4 cho doanh nghiệp?
Nếu doanh nghiệp cần xây dựng hệ thống mạng tốc độ cao, có kế hoạch mở rộng hoặc triển khai trung tâm dữ liệu, OM4 là lựa chọn đáng cân nhắc.
Kết luận
Cáp quang Multimode OM4 là giải pháp truyền dẫn tốc độ cao, phù hợp với các trung tâm dữ liệu, doanh nghiệp và hệ thống mạng hiện đại. Với ưu điểm về băng thông lớn, khoảng cách truyền tốt, khả năng tương thích cao và chi phí hợp lý, OM4 đáp ứng hiệu quả nhu cầu truyền dữ liệu trong phạm vi ngắn và trung bình.
Để khai thác tối đa hiệu quả của Cáp quang Multimode OM4, bạn nên lựa chọn đúng số lượng sợi quang, loại vỏ cáp, module quang và phụ kiện phù hợp với hệ thống. Đồng thời, việc thi công đúng kỹ thuật và bảo trì định kỳ sẽ giúp duy trì chất lượng đường truyền, kéo dài tuổi thọ của hạ tầng mạng và tối ưu hiệu quả đầu tư lâu dài.
