Cáp Quang 48FO: Cách Phân Bổ Sợi Và Thiết Kế Tuyến

Cáp quang 48FO cung cấp 48 sợi quang trong cùng một tuyến cáp. Tuy nhiên, khai thác hiệu quả dung lượng này đòi hỏi phương án phân bổ, đấu nối và quản lý sợi rõ ràng. Trong các dự án viễn thông, một tuyến cáp có thể phục vụ nhiều kết nối giữa các điểm mạng. Một phần sợi được đưa vào khai thác, phần còn lại có thể dành cho nhu cầu mở rộng hoặc dự phòng. Nếu không lập sơ đồ từ đầu, việc truy tìm sợi và xử lý sự cố sẽ mất nhiều thời gian.

Vì vậy, thiết kế tuyến cáp quang 48FO không chỉ là chọn đúng số sợi. Đơn vị triển khai cần tính toán nhu cầu kết nối, xác định điểm nối, phối hợp thiết bị quang và xây dựng quy trình nghiệm thu. Bài viết của pnetjsc.com tập trung vào các bước kỹ thuật giúp quản lý tuyến 48FO có hệ thống, từ thiết kế đến vận hành.

1. Xác định nhu cầu sử dụng của tuyến cáp quang 48FO

Trước khi phân bổ sợi, cần xác định tuyến cáp phục vụ mục đích gì. Đây là cơ sở để lựa chọn cấu hình kết nối và xây dựng phương án dự phòng.

1.1. Tuyến backbone và kết nối giữa các điểm mạng

Tuyến backbone thường kết nối các nút mạng, tủ phân phối hoặc khu vực hạ tầng khác nhau. Với các tuyến này, số lượng sợi cần dùng phụ thuộc vào sơ đồ kết nối và kế hoạch mở rộng.

Cáp 48FO cho phép bố trí nhiều kết nối trong cùng một tuyến vật lý. Tuy nhiên, 48 sợi không đồng nghĩa với 48 kết nối Ethernet độc lập trong mọi cấu hình. Mỗi kết nối có thể cần một hoặc nhiều sợi, tùy thiết bị và phương thức truyền dẫn. Do đó, cần xác định số sợi cho từng liên kết trước khi tính tổng dung lượng.

1.2. Tuyến kết nối doanh nghiệp và hệ thống phân phối

Trong mạng doanh nghiệp, cáp 48FO có thể kết nối các tòa nhà, phòng thiết bị hoặc điểm phân phối. Phương án phân bổ cần dựa trên số kết nối hiện tại và nhu cầu phát triển. Nếu hệ thống có nhiều nhánh, cần xác định sợi nào đi đến từng điểm. Không nên chỉ lập danh sách tổng số cổng mà bỏ qua sơ đồ tuyến thực tế.

Đối với dự án đang hoạt động, hãy kiểm tra hồ sơ cáp hiện hữu trước khi bổ sung tuyến mới. Điều này giúp tránh trùng lặp kết nối và giảm nguy cơ gián đoạn dịch vụ.

2. Cách phân bổ 48 sợi quang hoạt động và dự phòng

Phân bổ sợi là bước quan trọng để quản lý dung lượng cáp. Một phương án tốt phải thể hiện được sợi đang sử dụng, sợi chưa sử dụng và mục đích dự phòng.

2.1. Lập bảng nhu cầu kết nối

Trước tiên, hãy liệt kê từng liên kết cần triển khai. Mỗi liên kết cần có điểm đầu, điểm cuối, số sợi yêu cầu và thiết bị liên quan. Ví dụ, một tuyến cáp 48FO có thể được phân bổ như sau:

Nhóm sợi	Số sợi	Mục đích
Nhóm A	12	Các kết nối đang khai thác
Nhóm B	12	Kết nối bổ sung theo kế hoạch
Nhóm C	12	Dự phòng theo phương án thiết kế
Nhóm D	12	Chưa phân bổ, chờ nhu cầu xác định
Tổng cộng	48	Toàn bộ sợi quang

Đây là ví dụ minh họa, không phải quy tắc phân bổ bắt buộc. Tỷ lệ thực tế phải căn cứ vào thiết kế mạng, nhu cầu kết nối và yêu cầu dự phòng của dự án. Cũng cần phân biệt sợi dự phòng với tuyến dự phòng. Sợi chưa sử dụng trong cùng một cáp vẫn phụ thuộc vào tình trạng vật lý của tuyến cáp đó.

2.2. Đánh số và quản lý sợi

Sau khi phân bổ, cần thống nhất cách đánh số sợi giữa hai đầu tuyến. Hồ sơ nên ghi rõ màu sợi, nhóm sợi, điểm đấu nối và trạng thái khai thác. Không nên để mỗi đầu tuyến sử dụng một quy ước riêng. Cách quản lý thiếu thống nhất có thể dẫn đến đấu nhầm sợi hoặc gián đoạn kết nối khi bảo trì. Bảng quản lý cần được cập nhật sau mỗi lần hàn nối, chuyển tuyến hoặc đưa thêm sợi vào khai thác. Với các dự án có nhiều nhánh, nên liên kết bảng sợi với sơ đồ tổng thể.

3. Lựa chọn cáp quang 48FO theo cấu trúc tuyến

Số lượng sợi chỉ là một tiêu chí. Cấu trúc cáp phải phù hợp với môi trường lắp đặt và phương pháp thi công.

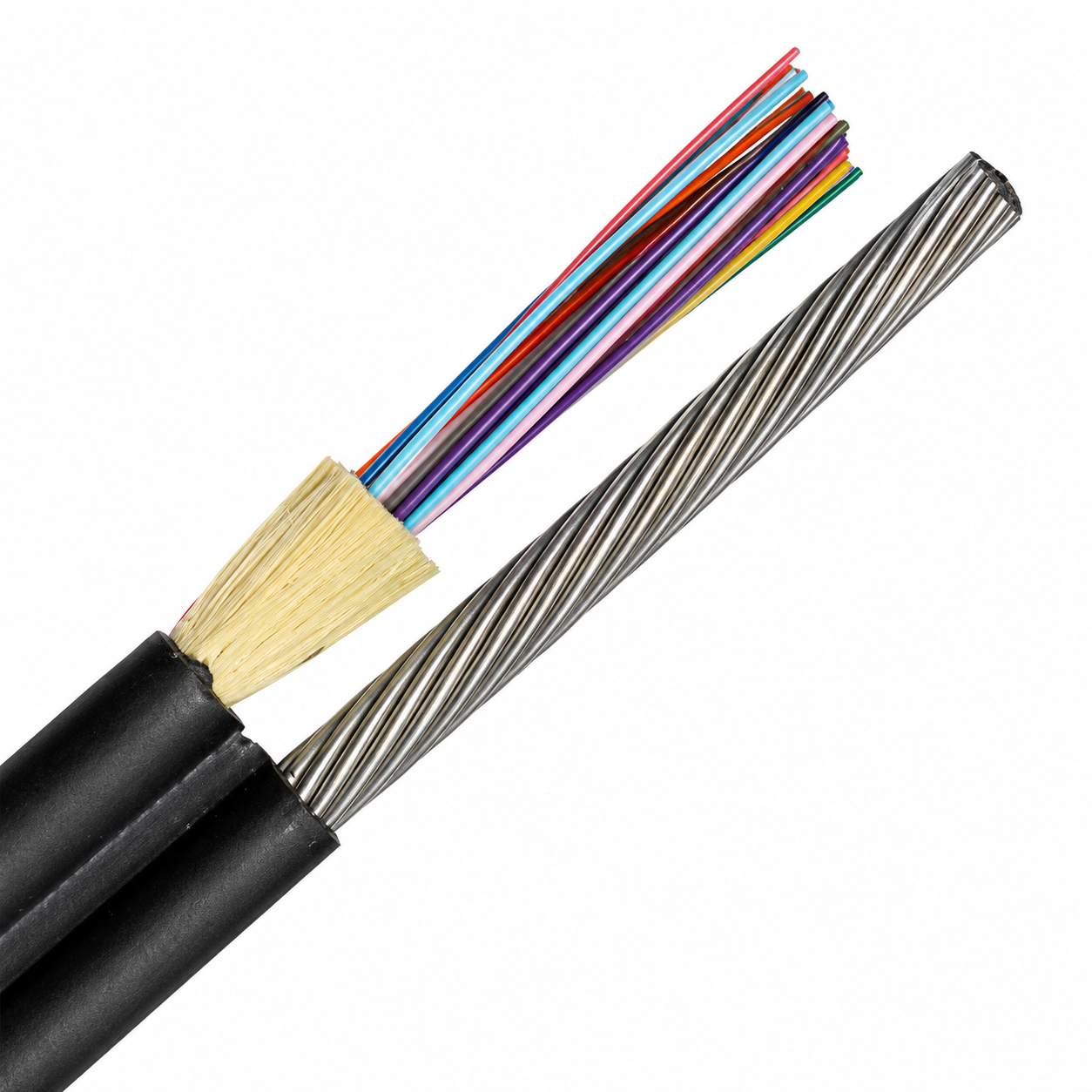

3.1. Tuyến treo ngoài trời

Với tuyến đi trên cột, cần xem xét lực kéo, khoảng vượt, tải trọng môi trường và phương án neo giữ. Cấu trúc chịu lực phải phù hợp với thiết kế của tuyến. Đơn vị thi công cần xác nhận loại cáp có phù hợp với phương pháp treo dự kiến hay không. Đồng thời, cần chọn phụ kiện tương ứng với kết cấu cáp. Có thể tham khảo cáp quang treo 48FO và cáp quang treo kim loại 48FO. Không nên lựa chọn chỉ dựa vào tên gọi “cáp treo”. Cần đối chiếu thông số chịu lực và hướng dẫn lắp đặt của đúng sản phẩm.

3.2. Tuyến cáp đi cống

Với tuyến cống, cần kiểm tra khả năng chống thấm, chịu nén và bảo vệ cơ học. Ngoài ra, đường kính cáp phải phù hợp với ống luồn và phương án kéo cáp. Cáp cống kim loại và phi kim loại có cấu tạo khác nhau. Việc lựa chọn cần dựa trên điều kiện tuyến, yêu cầu bảo vệ và hồ sơ thiết kế.

Tham khảo cáp quang cống kim loại 48FO hoặc cáp quang cống phi kim loại 48FO. Nếu tuyến chôn trực tiếp, cần xác nhận rõ sản phẩm được thiết kế cho phương pháp đó. Không nên mặc định mọi loại cáp cống đều phù hợp với mọi điều kiện chôn ngầm.

4. Phối hợp ODF và măng xông quang 48FO

Một tuyến cáp 48FO cần hệ thống đấu nối phù hợp để quản lý sợi, bảo vệ mối hàn và hỗ trợ bảo trì.

4.1. Chọn ODF theo phương án đấu nối

ODF là điểm tập trung để quản lý và phân phối các sợi quang. Khi chọn thiết bị, cần xem xét số sợi đưa vào khai thác, số đầu nối và khả năng mở rộng. ODF 48FO có thể phù hợp với một cấu hình 48 sợi, nhưng phải kiểm tra thiết kế khay, adapter và phụ kiện thực tế. Không nên chỉ dựa vào dung lượng ghi trên tên sản phẩm. Đối với hệ thống có nhiều tuyến đi vào, cần xác định rõ cách bố trí cáp vào, đầu nối ra và nhãn nhận diện. Việc này giúp kỹ thuật viên truy xuất kết nối thuận tiện hơn.

Tham khảo hộp phối quang ODF 48FO ngoài trời để đối chiếu cấu hình sản phẩm.

4.2. Chọn măng xông theo số lượng mối nối

Măng xông quang bảo vệ các mối hàn tại điểm nối hoặc rẽ nhánh. Dung lượng cần chọn theo số sợi thực sự phải hàn, cách bố trí khay và phương án dự phòng. Măng xông có dung lượng tối đa 48FO không nhất thiết chỉ phục vụ đúng 48 sợi. Tuy nhiên, khả năng sử dụng còn phụ thuộc vào cấu hình khay và hướng dẫn của nhà sản xuất. Với tuyến nhiều nhánh, cần xác định số cáp đi vào và đi ra tại từng điểm. Sau đó, kiểm tra số cổng cáp và khả năng quản lý các mối nối.

Có thể tham khảo măng xông quang 48FO.

4.3. Đồng bộ dây hàn và dây nhảy quang

Dây hàn quang được sử dụng để nối sợi cáp với đầu nối phù hợp. Dây nhảy quang kết nối cổng quang giữa các thiết bị hoặc điểm phân phối. Khi lập danh sách vật tư, cần kiểm tra loại sợi, kiểu đầu nối và yêu cầu tương thích. Module quang cũng phải phù hợp với loại sợi và thiết bị truyền dẫn. Không nên mặc định mọi phụ kiện có cùng số sợi đều tương thích. Cần đối chiếu thông số và sơ đồ đấu nối trước khi đặt hàng.

5. Quản lý điểm nối và hạn chế suy hao trên tuyến

Suy hao quang có thể phát sinh tại sợi cáp, mối hàn, đầu nối hoặc những vị trí bị uốn cong không phù hợp. Vì vậy, thiết kế tuyến cần tính đến cả chất lượng cáp và phương pháp thi công. Trước khi kéo cáp, cần xác định vị trí đặt măng xông, điểm chuyển tiếp và đường đi của cáp. Các vị trí này phải thuận tiện cho thi công, kiểm tra và bảo trì. Trong quá trình lắp đặt, cần tuân thủ giới hạn lực kéo và bán kính uốn của sản phẩm. Không kéo cáp vượt giới hạn chỉ để rút ngắn thời gian thi công.

Sau khi hàn nối, cần kiểm tra các mối hàn và quản lý sợi trong khay theo hướng dẫn kỹ thuật. Không để sợi bị chèn ép, gập hoặc kéo căng trong quá trình đóng thiết bị. Đối với tuyến dài hoặc có nhiều điểm nối, cần lập kế hoạch đo kiểm theo từng đoạn và toàn tuyến. Kết quả phải được lưu lại để làm cơ sở nghiệm thu và xử lý sự cố sau này.

6. Nghiệm thu tuyến cáp quang 48FO như thế nào?

Nghiệm thu không nên chỉ dựa vào việc cáp đã được kéo và đấu nối hoàn tất. Cần kiểm tra cả hồ sơ, tình trạng vật lý và chất lượng truyền dẫn.

6.1. Kiểm tra hồ sơ và ngoại quan

Trước hết, đối chiếu mã sản phẩm, số sợi và cấu trúc cáp với hồ sơ được duyệt. Tiếp theo, kiểm tra tuyến đi, vị trí nối và nhãn nhận diện. Các điểm cần xác nhận gồm:

• Tuyến cáp được lắp đặt đúng phương án.
• Điểm nối và vị trí phân phối đúng bản vẽ.
• Sợi được đánh số và quản lý thống nhất.
• ODF, măng xông và phụ kiện được lắp đúng cấu hình.
• Hồ sơ hoàn công phản ánh đúng hiện trạng.

6.2. Đo kiểm chất lượng quang

Tùy yêu cầu dự án, có thể sử dụng máy đo công suất quang và nguồn phát để xác định suy hao tuyến. OTDR hỗ trợ phân tích sự kiện trên tuyến, chẳng hạn vị trí mối nối và điểm phản xạ.

Hai phương pháp có mục đích khác nhau. Kết quả OTDR không nên được dùng thay thế toàn bộ phép đo suy hao đầu cuối khi hồ sơ nghiệm thu yêu cầu đo công suất truyền dẫn.

Các phép đo cần được thực hiện theo phương pháp, bước sóng và ngưỡng chấp nhận đã thống nhất. Kết quả phải được lưu theo từng sợi hoặc từng liên kết tương ứng.

Nếu phát hiện suy hao vượt giới hạn, cần xác định nguyên nhân trước khi nghiệm thu. Không nên xử lý bằng cách thay đổi ngưỡng chấp nhận khi chưa có cơ sở kỹ thuật.

7. Những lỗi cần tránh khi thiết kế tuyến 48FO

Không lập sơ đồ phân bổ sợi: Dễ gây nhầm lẫn khi đấu nối hoặc mở rộng.

Chỉ tính số sợi đang dùng: Có thể bỏ qua nhu cầu dự phòng và kế hoạch phát triển.

Chọn cáp không phù hợp môi trường: Làm tăng rủi ro hư hỏng hoặc phát sinh chi phí bảo vệ bổ sung.

Không đồng bộ thiết bị: ODF, măng xông và phụ kiện có thể không đáp ứng phương án đấu nối.

Không quản lý điểm nối: Gây khó khăn khi truy xuất sợi và xử lý sự cố.

Bỏ qua hồ sơ đo kiểm: Làm giảm khả năng xác định chất lượng ban đầu và so sánh khi bảo trì.

Cách phòng tránh hiệu quả là thống nhất hồ sơ thiết kế, danh sách vật tư và quy trình nghiệm thu trước khi triển khai.

8. Câu hỏi thường gặp về cáp quang 48FO

Cáp quang 48FO có bao nhiêu sợi dự phòng?

Không có một số lượng cố định áp dụng cho mọi dự án. Số sợi dự phòng được xác định sau khi tính nhu cầu kết nối, kế hoạch mở rộng và yêu cầu dự phòng của tuyến.

Cáp quang 48FO có cần ODF 48FO không?

ODF 48FO có thể phù hợp khi cần quản lý 48 sợi tại một điểm tập trung. Tuy nhiên, cần kiểm tra số sợi thực tế được đấu nối, cấu hình adapter và khả năng mở rộng.

Khi nào cần dùng măng xông quang 48FO?

Măng xông được sử dụng khi tuyến cần bảo vệ các mối hàn hoặc điểm nối ngoài hiện trường. Dung lượng và số cổng phải phù hợp với số sợi cần hàn và cấu hình tuyến.

Cáp quang 48FO có thể dự phòng toàn bộ tuyến không?

Sợi chưa sử dụng có thể làm dự phòng dung lượng trong cùng tuyến cáp. Tuy nhiên, chúng không thay thế tuyến vật lý độc lập nếu yêu cầu thiết kế là dự phòng khi cáp chính bị đứt.

Có cần đo OTDR sau khi thi công không?

Việc sử dụng OTDR phụ thuộc vào yêu cầu kỹ thuật và nghiệm thu của dự án. Với tuyến cần xác định vị trí sự kiện hoặc kiểm tra các đoạn nối, OTDR là công cụ hữu ích; cần kết hợp phép đo phù hợp với tiêu chí nghiệm thu.

9. Tham khảo cáp quang 48FO và phụ kiện tại IPNET

Để triển khai tuyến cáp quang 48FO hiệu quả, cần xác định rõ số sợi sử dụng, phương án dự phòng, môi trường lắp đặt và cấu hình thiết bị đấu nối. IPNET cung cấp các nhóm sản phẩm cáp quang và phụ kiện phục vụ hạ tầng truyền dẫn. Khách hàng có thể đối chiếu các dòng cáp treo, cáp cống, ODF và măng xông theo yêu cầu dự án.

Trước khi yêu cầu tư vấn, nên chuẩn bị sơ đồ tuyến, chiều dài dự kiến, phương pháp lắp đặt, loại sợi và số lượng điểm nối. Những thông tin này giúp việc xác định cấu hình phù hợp chính xác hơn.
