Bộ chia HDMI 1 ra 2: Cách chia tín hiệu cho 2 màn hình

Bộ chia HDMI 1 ra 2 là thiết bị giúp một nguồn tín hiệu HDMI xuất đồng thời đến hai màn hình. Giải pháp này phù hợp với TV, màn hình máy tính, máy chiếu, showroom và nhiều hệ thống trình chiếu.

Nếu đang tìm các thiết bị kết nối và xử lý tín hiệu, bạn có thể tham khảo danh mục Bộ chuyển đổi HDMI của IPNET. Bạn cũng có thể xem bài Bộ chuyển đổi HDMI là gì? 7 loại phổ biến và cách chọn để hiểu thêm về các nhóm thiết bị HDMI và cách phân biệt chức năng.

Khác với converter HDMI sang chuẩn kết nối khác, bộ chia HDMI tập trung vào việc phân phối một nguồn tín hiệu đến nhiều thiết bị hiển thị. Với loại 1 ra 2, một thiết bị nguồn có thể đưa cùng nội dung đến hai màn hình.

Bộ chia HDMI 1 ra 2 là gì?

Bộ chia HDMI 1 ra 2 còn được gọi là HDMI Splitter 1×2. Thiết bị có một cổng HDMI Input và hai cổng HDMI Output.

Nguồn phát có thể là máy tính, đầu phát, camera, đầu thu hoặc thiết bị có HDMI output.

Hai cổng đầu ra được kết nối với hai thiết bị hiển thị. Hai màn hình thường nhận cùng một nguồn tín hiệu.

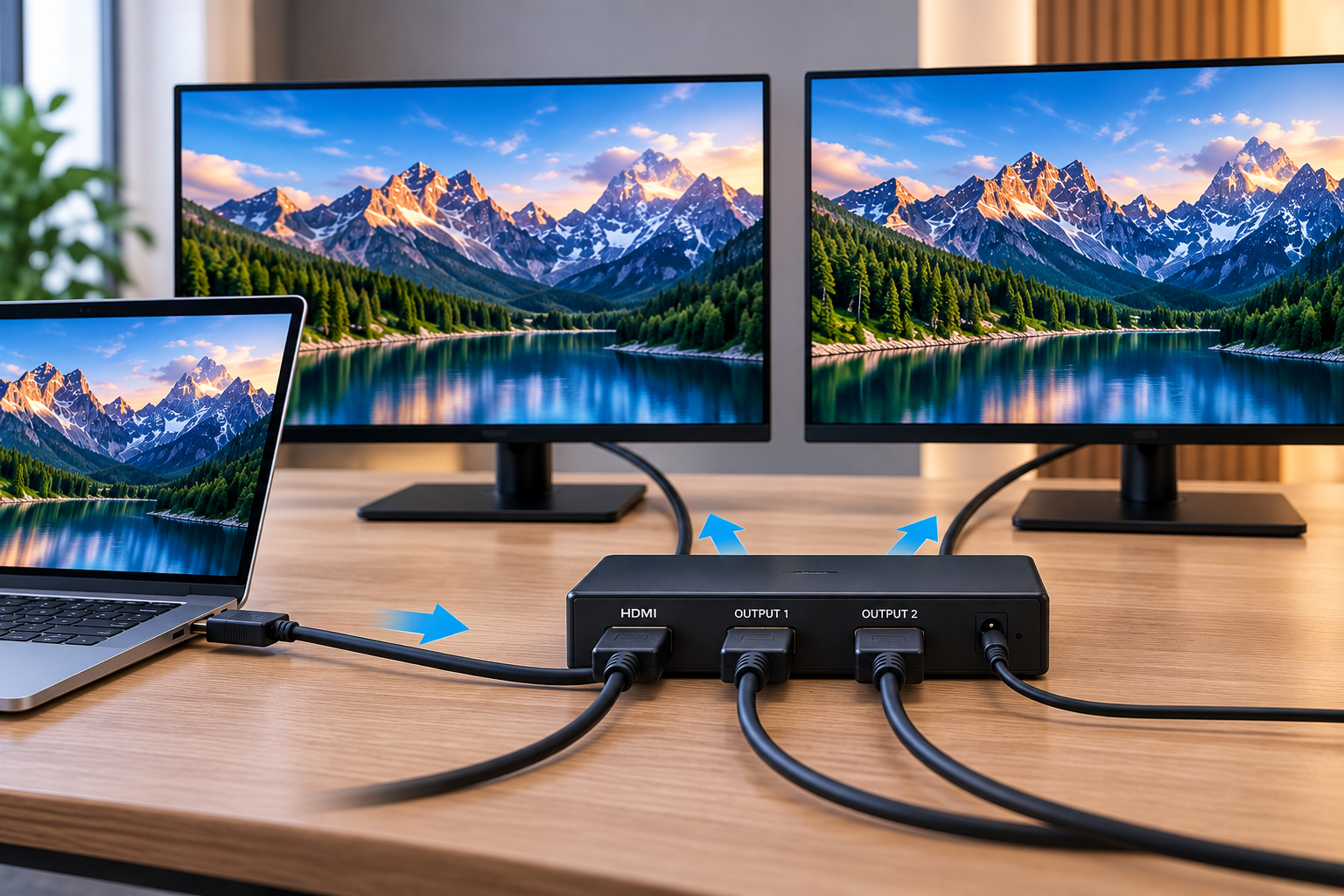

Sơ đồ kết nối cơ bản:

Nguồn HDMI → Bộ chia HDMI 1 ra 2 → Màn hình 1 + Màn hình 2

Thiết bị không có nhiệm vụ biến HDMI thành VGA, DisplayPort hoặc USB. Chức năng chính là phân phối tín hiệu HDMI đến nhiều đầu ra.

Bộ chia HDMI 1 ra 2 hoạt động như thế nào?

Nguyên lý của HDMI Splitter khá đơn giản.

Tín hiệu từ nguồn phát đi vào cổng HDMI Input. Bộ chia tiếp nhận tín hiệu và phân phối đến hai cổng HDMI Output.

Hai thiết bị hiển thị có thể nhận cùng nội dung. Ví dụ, laptop phát một video và cả hai màn hình đều hiển thị video đó.

Đây là điểm khác biệt giữa HDMI Splitter và HDMI Switch.

Splitter thường thực hiện:

1 nguồn → nhiều màn hình

Trong khi Switch thường thực hiện:

Nhiều nguồn → 1 màn hình

Việc phân biệt hai thiết bị giúp tránh mua nhầm sản phẩm.

Khi nào nên sử dụng bộ chia HDMI 1 ra 2?

Chia hình ảnh cho hai màn hình

Đây là nhu cầu phổ biến nhất.

Một máy tính có thể xuất cùng nội dung đến hai màn hình. Cách này phù hợp với phòng họp, phòng đào tạo hoặc khu vực trình chiếu.

Kết nối TV và máy chiếu

Trong một số hệ thống, người dùng muốn nội dung xuất hiện đồng thời trên TV và máy chiếu.

Bộ chia HDMI 1 ra 2 có thể tạo hai đầu ra từ cùng một nguồn HDMI.

Tuy nhiên, cần kiểm tra khả năng tương thích độ phân giải của hai thiết bị nhận.

Showroom và quảng cáo

Showroom có thể cần hiển thị cùng một nội dung trên nhiều màn hình.

Với hệ thống chỉ cần hai màn hình, HDMI Splitter 1×2 là một phương án đơn giản.

Nếu số lượng màn hình tăng, có thể cần bộ chia với nhiều đầu ra hơn.

Phòng họp

Một nguồn trình chiếu có thể được đưa đến hai màn hình trong cùng phòng.

Ví dụ, một màn hình đặt phía trước phòng. Màn hình còn lại đặt ở khu vực dành cho người tham dự.

Cả hai có thể hiển thị cùng nội dung từ laptop.

Bộ chia HDMI 1 ra 2 khác HDMI Switch như thế nào?

Đây là vấn đề người dùng thường nhầm lẫn.

Tiêu chí	HDMI Splitter 1 ra 2	HDMI Switch
Số nguồn	1	Nhiều
Số đầu ra	2	Thường 1
Chức năng	Chia một nguồn	Chọn một nguồn
Nội dung	Các màn hình nhận cùng nguồn	Màn hình nhận nguồn được chọn
Ví dụ	1 PC → 2 màn hình	PC + đầu phát → 1 TV

Nếu cần một laptop hiển thị cùng lúc trên hai màn hình, hãy tìm HDMI Splitter.

Nếu có nhiều thiết bị HDMI nhưng chỉ có một TV, HDMI Switch sẽ phù hợp với nhu cầu chọn nguồn.

Bộ chia HDMI 1 ra 2 có làm giảm chất lượng hình ảnh không?

Không nên mặc định rằng cứ sử dụng splitter là hình ảnh sẽ giảm chất lượng.

Khả năng truyền tín hiệu phụ thuộc vào chất lượng bộ chia, nguồn phát, cáp HDMI và thiết bị nhận.

Nếu thiết bị hỗ trợ đúng độ phân giải và băng thông, tín hiệu có thể được phân phối đến các màn hình theo cấu hình được hỗ trợ.

Tuy nhiên, cần lưu ý khi hai màn hình có thông số khác nhau.

Ví dụ, một màn hình hỗ trợ 4K. Màn hình còn lại chỉ hỗ trợ Full HD.

Trong trường hợp này, khả năng tương thích của hệ thống cần được kiểm tra trước.

Có thể chia HDMI 1 ra 2 màn hình khác độ phân giải không?

Điều này phụ thuộc vào thiết bị Splitter.

Hai màn hình có thể có độ phân giải khác nhau. Tuy nhiên, bộ chia phải có khả năng xử lý cấu hình đầu ra phù hợp.

Một số thiết bị có thể tự điều chỉnh theo màn hình có giới hạn thấp hơn. Một số model khác có cơ chế xử lý EDID riêng.

Vì vậy, nếu hệ thống sử dụng hai màn hình khác nhau, nên kiểm tra thông số splitter trước khi mua.

Không nên chỉ nhìn số lượng cổng HDMI.

Cách chọn bộ chia HDMI 1 ra 2

Kiểm tra độ phân giải

Đây là yếu tố quan trọng đầu tiên.

Nếu nguồn phát là 4K, cần chọn splitter hỗ trợ 4K nếu muốn duy trì độ phân giải này.

Nếu hệ thống chỉ sử dụng Full HD, thiết bị hỗ trợ Full HD có thể đáp ứng nhu cầu.

Kiểm tra tần số quét

Ngoài độ phân giải, hãy kiểm tra tần số quét.

Một số hệ thống yêu cầu 4K 60Hz. Khi đó, splitter phải hỗ trợ đúng cấu hình.

Không nên chỉ nhìn thấy chữ “4K” rồi mặc định thiết bị hỗ trợ 4K 60Hz.

Kiểm tra băng thông

Băng thông liên quan đến khả năng truyền dữ liệu của tín hiệu HDMI.

Độ phân giải và tần số quét càng cao, yêu cầu về băng thông càng lớn.

Nếu sử dụng hệ thống 4K, hãy kiểm tra băng thông mà splitter hỗ trợ.

Kiểm tra HDCP

HDCP có thể ảnh hưởng đến khả năng truyền nội dung số được bảo vệ.

Nếu nguồn phát hoặc nội dung yêu cầu HDCP, splitter cần hỗ trợ phiên bản tương thích.

Đây là thông số nên kiểm tra khi xây dựng hệ thống giải trí hoặc trình chiếu chuyên dụng.

Kiểm tra nguồn cấp

Một số HDMI Splitter sử dụng nguồn điện bên ngoài.

Nguồn cấp ổn định giúp thiết bị hoạt động ổn định hơn.

Khi lắp đặt, cần bố trí adapter ở vị trí thuận tiện và đảm bảo nguồn điện phù hợp.

Cách kết nối bộ chia HDMI 1 ra 2

Việc lắp đặt tương đối đơn giản.

Bước 1: Xác định thiết bị nguồn HDMI.

Có thể là laptop, PC, đầu phát hoặc thiết bị khác.

Bước 2: Kết nối nguồn phát với cổng HDMI Input của splitter.

Bước 3: Kết nối màn hình thứ nhất với HDMI Output 1.

Bước 4: Kết nối màn hình thứ hai với HDMI Output 2.

Bước 5: Cấp nguồn cho splitter nếu thiết bị yêu cầu.

Bước 6: Bật nguồn phát và hai màn hình.

Bước 7: Kiểm tra hình ảnh trên cả hai thiết bị.

Nếu một màn hình không hiển thị, cần kiểm tra cáp, nguồn cấp và khả năng tương thích.

Bộ chia HDMI 1 ra 2 có truyền được âm thanh không?

HDMI có khả năng truyền cả hình ảnh và âm thanh.

Nếu splitter hỗ trợ audio theo cấu hình của nguồn phát, tín hiệu âm thanh có thể được phân phối cùng tín hiệu hình ảnh.

Tuy nhiên, khả năng thực tế phụ thuộc vào thiết bị.

Màn hình, TV hoặc hệ thống âm thanh ở đầu ra cũng cần hỗ trợ định dạng âm thanh tương ứng.

Nếu chỉ cần hình ảnh, việc kiểm tra audio có thể không quá quan trọng.

Nếu hệ thống cần cả tiếng, hãy kiểm tra thông số kỹ thuật trước khi lắp đặt.

Những lỗi thường gặp khi dùng HDMI Splitter 1 ra 2

Một màn hình không có tín hiệu

Kiểm tra lại cáp HDMI ở đầu ra.

Sau đó kiểm tra nguồn điện của splitter.

Nếu vẫn không có tín hiệu, hãy thử kết nối từng màn hình riêng để xác định nguyên nhân.

Hai màn hình hiển thị không ổn định

Có thể do cáp, nguồn điện hoặc khả năng tương thích.

Hãy kiểm tra lại độ phân giải đầu ra của nguồn phát.

Nếu sử dụng hai màn hình có thông số rất khác nhau, cần kiểm tra thêm khả năng xử lý EDID của splitter.

Hình ảnh bị giảm độ phân giải

Nguyên nhân có thể đến từ màn hình có giới hạn thấp hơn.

Cũng có thể splitter không hỗ trợ cấu hình mà nguồn phát đang sử dụng.

Hãy đối chiếu độ phân giải, tần số quét và băng thông của toàn bộ hệ thống.

Không có âm thanh

Kiểm tra thiết bị nhận và khả năng hỗ trợ audio của splitter.

Nếu sử dụng TV hoặc màn hình có loa, cần chọn đúng thiết bị đầu ra âm thanh.

Bộ chia HDMI 1 ra 2 có dùng cho camera không?

Có thể sử dụng trong một số hệ thống camera có đầu ra HDMI.

Ví dụ, một nguồn hình ảnh HDMI có thể được đưa đồng thời đến màn hình giám sát và thiết bị hiển thị khác.

Tuy nhiên, cần xác định rõ nguồn phát có HDMI output hay không.

Không nên nhầm HDMI Splitter với thiết bị phân phối tín hiệu camera qua mạng.

Hai giải pháp sử dụng môi trường truyền và mục đích khác nhau.

Bộ chia HDMI 1 ra 2 có dùng cho máy chiếu không?

Có.

Một laptop có thể kết nối với splitter. Sau đó, hai đầu ra được đưa đến máy chiếu và màn hình.

Cách này phù hợp với phòng họp hoặc phòng đào tạo cần hiển thị cùng một nội dung trên hai thiết bị.

Cần kiểm tra độ phân giải mà máy chiếu hỗ trợ trước khi lựa chọn splitter.

Bộ chia HDMI 1 ra 2 có hỗ trợ 4K không?

Có những model hỗ trợ 4K.

Tuy nhiên, khả năng 4K có thể khác nhau giữa từng sản phẩm.

Người dùng cần kiểm tra rõ:

• 4K 30Hz hay 4K 60Hz.
• Băng thông HDMI.
• Phiên bản HDCP.
• Chuẩn HDMI.
• Khả năng tương thích với hai màn hình.

Không nên chỉ dựa vào tên sản phẩm.

Có nên chọn bộ chia HDMI 1 ra 2 có nguồn riêng?

Nếu thiết bị được thiết kế sử dụng nguồn ngoài, nên cấp đúng nguồn theo yêu cầu.

Nguồn riêng giúp splitter có đủ điện năng để xử lý và phân phối tín hiệu.

Đặc biệt, các hệ thống độ phân giải cao nên sử dụng đúng adapter đi kèm hoặc nguồn có thông số tương thích.

Bộ chia HDMI 1 ra 2 phù hợp với những ai?

Thiết bị phù hợp với nhiều nhóm người dùng.

Văn phòng: Chia tín hiệu từ laptop đến hai màn hình.

Phòng họp: Hiển thị nội dung trên hai thiết bị cùng lúc.

Showroom: Phân phối một nội dung quảng cáo đến hai màn hình.

Phòng đào tạo: Đưa cùng hình ảnh đến màn hình và máy chiếu.

Gia đình: Chia nguồn phát đến hai thiết bị hiển thị nếu cấu hình phù hợp.

Việc lựa chọn vẫn cần dựa trên độ phân giải và thiết bị đầu cuối.

Checklist chọn HDMI Splitter 1 ra 2

Trước khi mua, hãy kiểm tra:

• Nguồn phát có HDMI Output không?
• Cần Full HD hay 4K?
• Cần 30Hz hay 60Hz?
• Hai màn hình có cùng độ phân giải không?
• Splitter hỗ trợ băng thông bao nhiêu?
• Có hỗ trợ HDCP không?
• Có cần âm thanh không?
• Thiết bị có cần nguồn ngoài không?
• Cáp HDMI hiện tại có phù hợp không?
• Khoảng cách từ splitter đến màn hình là bao nhiêu?

Checklist này giúp hạn chế mua thiết bị không phù hợp với hệ thống thực tế.

Câu hỏi thường gặp về bộ chia HDMI 1 ra 2

Bộ chia HDMI 1 ra 2 dùng để làm gì?

Thiết bị dùng để chia một nguồn HDMI thành hai đầu ra HDMI. Hai màn hình có thể hiển thị cùng nội dung từ một nguồn.

HDMI Splitter có giống HDMI Switch không?

Không. Splitter chia một nguồn đến nhiều màn hình. Switch cho phép lựa chọn một nguồn trong nhiều nguồn để đưa đến màn hình.

Bộ chia HDMI 1 ra 2 có dùng được cho TV không?

Có, nếu TV có HDMI Input và splitter hỗ trợ cấu hình tín hiệu tương ứng.

Bộ chia HDMI 1 ra 2 có hỗ trợ 4K không?

Một số model hỗ trợ 4K. Cần kiểm tra cụ thể độ phân giải và tần số quét của từng sản phẩm.

Có thể chia HDMI 1 ra 2 màn hình khác nhau không?

Có thể, nhưng khả năng tương thích phụ thuộc vào splitter và thông số của hai màn hình.

Bộ chia HDMI có làm mất tiếng không?

Không nhất thiết. Khả năng truyền âm thanh phụ thuộc vào splitter, nguồn phát và thiết bị nhận.

HDMI Splitter có cần nguồn điện không?

Tùy model. Nhiều thiết bị được thiết kế sử dụng adapter nguồn riêng.

Có thể dùng HDMI Splitter cho máy chiếu không?

Có. Đây là một ứng dụng phổ biến khi cần đưa cùng nguồn hình ảnh đến máy chiếu và một màn hình khác.

Kết luận

Bộ chia HDMI 1 ra 2 là giải pháp đơn giản khi cần đưa một nguồn HDMI đến hai thiết bị hiển thị cùng lúc. Thiết bị đặc biệt hữu ích trong phòng họp, showroom, phòng đào tạo và hệ thống trình chiếu.

Khi lựa chọn, cần quan tâm đến độ phân giải, tần số quét, băng thông, HDCP, âm thanh và nguồn cấp. Nếu sử dụng hai màn hình khác nhau, khả năng tương thích cũng cần được kiểm tra trước.

Quan trọng nhất là phân biệt HDMI Splitter với HDMI Switch. Splitter phục vụ nhu cầu một nguồn đến nhiều màn hình, còn Switch phục vụ nhu cầu nhiều nguồn đến một màn hình.

Nếu đang tìm giải pháp kết nối và xử lý tín hiệu HDMI, bạn có thể tham khảo thêm Bộ chuyển đổi HDMI của IPNET để đối chiếu các dòng thiết bị phù hợp với nhu cầu thực tế.
