Cách tính Link Budget cho Module quang 2 sợi trước khi triển khai hệ thống mạng

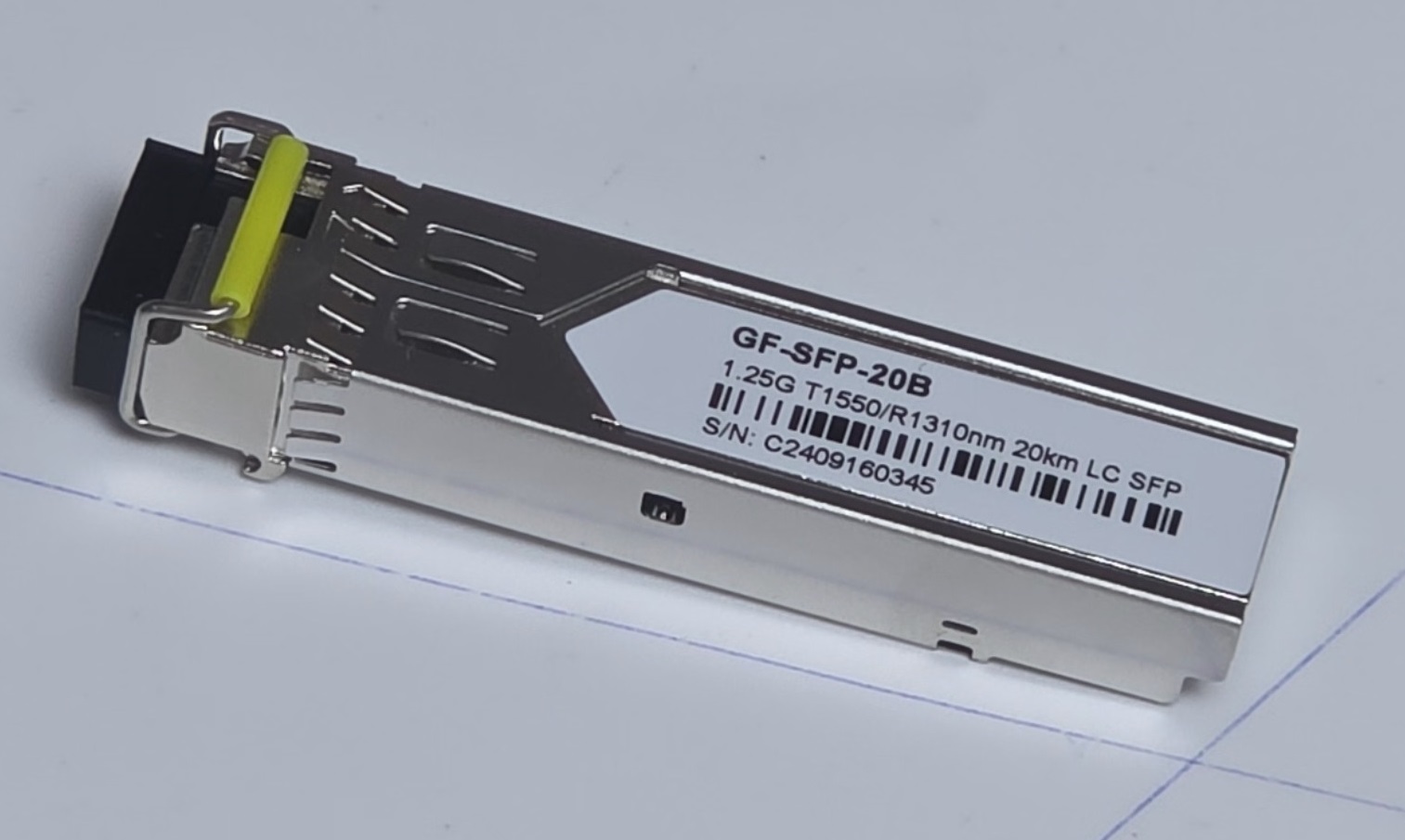

Khi triển khai hệ thống sử dụng Module quang 2 sợi, nhiều người thường chỉ quan tâm đến tốc độ truyền, khoảng cách hoặc loại cáp quang. Tuy nhiên, một tuyến quang có hoạt động ổn định hay không còn phụ thuộc vào khả năng đáp ứng công suất của toàn bộ liên kết.

Đây là lý do cần tính Link Budget, hay còn gọi là ngân sách công suất quang, trước khi triển khai.

Với Module quang 2 sợi, tín hiệu được truyền trên một sợi và nhận trên sợi còn lại. Vì vậy, cần đánh giá riêng đường truyền từ TX của đầu A đến RX của đầu B và chiều ngược lại.

Nếu tổng suy hao của tuyến vượt quá ngân sách công suất mà module có thể đáp ứng, tín hiệu nhận được có thể không đủ để thiết bị hoạt động ổn định.

Link Budget của Module quang 2 sợi là gì?

Link Budget là phần công suất quang khả dụng để bù cho các loại suy hao xuất hiện trên một tuyến truyền dẫn.

Có thể hiểu đơn giản:

Link Budget = Công suất phát – Độ nhạy thu

Trong đó:

• Công suất phát Tx Power là mức công suất quang mà module truyền ra.
• Độ nhạy thu Rx Sensitivity là mức công suất tối thiểu mà bộ thu cần để nhận tín hiệu theo yêu cầu của module.
• Phần chênh lệch giữa hai thông số tạo thành ngân sách công suất dành cho toàn tuyến.

Ví dụ minh họa:

Thông số	Giá trị giả định
Công suất phát	-3 dBm
Độ nhạy thu	-18 dBm
Link Budget	15 dB

Trong trường hợp này, tuyến truyền cần có tổng suy hao thấp hơn mức ngân sách cho phép và nên có thêm một phần dự phòng.

Lưu ý: Các con số trên chỉ nhằm minh họa cách tính, không phải thông số áp dụng cho mọi Module quang 2 sợi.

Vì sao Module quang 2 sợi cần tính Link Budget?

Một tuyến quang thực tế không chỉ có sợi cáp.

Tín hiệu có thể bị suy hao tại nhiều vị trí:

• Sợi quang.
• Mối hàn.
• Connector.
• Adapter.
• Dây nhảy quang.
• Các điểm đấu nối.
• Thiết bị hoặc thành phần thụ động khác trên tuyến.

Nếu chỉ lấy khoảng cách truyền được công bố trên module để đánh giá thì chưa đủ.

Ví dụ, hai tuyến cùng dài 10 km nhưng có số lượng mối hàn, connector và chất lượng thi công khác nhau có thể có tổng suy hao khác nhau.

Do đó, khi thiết kế hệ thống sử dụng Module quang 2 sợi, cần tính toàn bộ suy hao của tuyến thay vì chỉ nhìn vào khoảng cách.

Công thức tính Link Budget cho Module quang 2 sợi

Công thức cơ bản:

Link Budget = Tx Power – Rx Sensitivity

Sau đó tính tổng suy hao:

Tổng suy hao = Suy hao cáp + Suy hao mối hàn + Suy hao connector + Suy hao các thành phần khác

Cuối cùng:

Margin = Link Budget – Tổng suy hao

Nếu Margin còn dương và đáp ứng yêu cầu thiết kế, tuyến có khả năng nằm trong ngân sách công suất.

Nếu Margin quá thấp hoặc âm, cần xem xét lại thiết kế.

Không nên chỉ nhìn vào việc “vẫn lên link” để kết luận tuyến đạt yêu cầu. Một tuyến hoạt động sát ngưỡng có thể không có đủ khoảng dự phòng cho những thay đổi phát sinh trong quá trình vận hành.

Suy hao cáp quang được tính như thế nào?

Suy hao của cáp phụ thuộc vào loại sợi, bước sóng, chất lượng cáp và chiều dài tuyến.

Cách tính đơn giản:

Suy hao cáp = Suy hao trên mỗi km × Chiều dài tuyến

Ví dụ giả định:

• Suy hao cáp: 0,35 dB/km.
• Chiều dài tuyến: 10 km.

Suy hao riêng của phần cáp:

0,35 × 10 = 3,5 dB

Đây chỉ là ví dụ minh họa. Khi triển khai thực tế cần sử dụng đúng thông số suy hao được công bố cho loại cáp và bước sóng đang sử dụng.

Không nên lấy một mức suy hao cố định áp dụng cho tất cả loại cáp quang.

Suy hao mối hàn ảnh hưởng thế nào?

Mỗi mối hàn trên tuyến đều có thể tạo thêm suy hao.

Nếu tuyến có nhiều điểm hàn, tổng suy hao do mối hàn sẽ tăng lên.

Công thức:

Suy hao mối hàn = Số lượng mối hàn × Suy hao trung bình mỗi mối

Ví dụ giả định:

• 8 mối hàn.
• Mỗi mối hàn có suy hao 0,1 dB.

Tổng suy hao:

8 × 0,1 = 0,8 dB

Giá trị thực tế phải lấy từ kết quả đo hoặc tiêu chuẩn kỹ thuật của hệ thống, không nên mặc định mọi mối hàn đều có cùng mức suy hao.

Suy hao connector và adapter cần tính như thế nào?

Connector và adapter là những điểm rất dễ bị bỏ qua khi tính ngân sách công suất.

Một tuyến có thể bao gồm:

Module → dây nhảy → ODF → adapter → mối hàn → cáp quang → ODF → dây nhảy → Module

Mỗi điểm kết nối có thể đóng góp một phần suy hao.

Nếu bỏ qua các thành phần này, phép tính trên giấy có thể đẹp nhưng kết quả thực tế lại không đạt.

Vì vậy, khi lập Link Budget nên thống kê đầy đủ số lượng connector, adapter và các điểm đấu nối.

Ví dụ tính Link Budget cho một tuyến Module quang 2 sợi

Giả sử một hệ thống có:

• Khoảng cách: 10 km.
• Suy hao cáp giả định: 0,35 dB/km.
• 8 mối hàn.
• Suy hao mỗi mối hàn giả định: 0,1 dB.
• 4 điểm kết nối giả định.
• Suy hao mỗi điểm kết nối: 0,5 dB.
• Module có Link Budget giả định: 15 dB.

Ta có:

Suy hao cáp:

0,35 × 10 = 3,5 dB

Suy hao mối hàn:

8 × 0,1 = 0,8 dB

Suy hao connector:

4 × 0,5 = 2 dB

Tổng suy hao:

3,5 + 0,8 + 2 = 6,3 dB

Margin:

15 – 6,3 = 8,7 dB

Trong ví dụ giả định này, tuyến còn 8,7 dB ngân sách dự phòng.

Đây chỉ là mô hình minh họa để hiểu phương pháp. Khi thiết kế thực tế phải thay toàn bộ thông số giả định bằng thông số chính xác của module, cáp và các thành phần trên tuyến.

Margin bao nhiêu là phù hợp?

Không nên đưa ra một con số Margin cố định cho mọi hệ thống.

Mức dự phòng cần thiết phụ thuộc vào:

• Độ dài tuyến.
• Loại cáp.
• Số lượng mối hàn.
• Số lượng connector.
• Môi trường lắp đặt.
• Chất lượng thi công.
• Khả năng mở rộng.
• Yêu cầu độ ổn định của hệ thống.
• Thông số kỹ thuật của Module quang 2 sợi.

Margin càng nhỏ thì hệ thống càng ít dư địa trước các thay đổi của tuyến.

Ví dụ, theo thời gian có thể phát sinh thêm connector, thay đổi cấu hình, suy giảm chất lượng một số điểm đấu nối hoặc bổ sung thành phần trên tuyến.

Vì vậy, không nên thiết kế hệ thống vừa đủ trên lý thuyết nếu đây là tuyến mạng quan trọng.

Module quang 2 sợi 1G và 10G có cách tính giống nhau không?

Nguyên tắc tính Link Budget về cơ bản vẫn giống nhau:

Công suất phát – độ nhạy thu = ngân sách công suất

Tuy nhiên, thông số kỹ thuật của module 1G và 10G có thể khác nhau.

Không nên lấy Link Budget của một module 1G để áp dụng cho module 10G hoặc ngược lại.

Ngoài ra, tốc độ truyền cao hơn có thể đặt ra yêu cầu khác đối với cáp, chất lượng tuyến và các thành phần kết nối.

Vì vậy, khi thay đổi từ 1Gbps lên 10Gbps, cần tính lại khả năng đáp ứng của toàn tuyến.

Link Budget có quyết định khoảng cách truyền không?

Có ảnh hưởng rất lớn, nhưng không nên hiểu rằng chỉ cần có một Link Budget lớn là chắc chắn truyền được khoảng cách bất kỳ.

Khoảng cách thực tế còn phụ thuộc vào:

• Loại sợi quang.
• Tốc độ truyền.
• Bước sóng.
• Công suất phát.
• Độ nhạy thu.
• Suy hao sợi.
• Suy hao mối hàn.
• Suy hao connector.
• Thiết kế tuyến.

Do đó, thông số “20 km”, “40 km” hay “80 km” trên một module cần được hiểu trong điều kiện kỹ thuật mà nhà sản xuất quy định.

Không nên lấy con số khoảng cách của một model để áp dụng cho một model khác.

Khi nào cần tính lại Link Budget?

Nên tính lại khi hệ thống có thay đổi đáng kể.

Khi tăng chiều dài tuyến

Nếu kéo thêm cáp, tổng suy hao tăng theo chiều dài.

Khi bổ sung mối hàn

Mỗi mối hàn mới có thể làm tăng tổng suy hao.

Khi thay đổi loại module

Module mới có thể có công suất phát hoặc độ nhạy thu khác.

Khi nâng cấp tốc độ

Ví dụ từ 1G lên 10G, cần kiểm tra lại toàn bộ thông số.

Khi thay đổi loại cáp

Single Mode và Multimode có đặc tính khác nhau, không thể đánh giá bằng cùng một cấu hình.

Khi thêm nhiều điểm đấu nối

Số lượng connector và adapter tăng sẽ làm thay đổi tổng suy hao.

Những sai lầm thường gặp khi tính Link Budget

Chỉ tính chiều dài cáp

Đây là lỗi phổ biến.

Chiều dài cáp chỉ là một phần của tổng suy hao. Mối hàn và connector cũng cần được đưa vào phép tính.

Lấy thông số của module khác

Hai module cùng tốc độ chưa chắc có cùng công suất phát và độ nhạy thu.

Không tính dự phòng

Một tuyến vừa đủ ngân sách trên lý thuyết có thể gặp vấn đề khi điều kiện thực tế thay đổi.

Dùng thông số suy hao không đúng loại cáp

Mỗi loại cáp và điều kiện đo có thể có thông số khác nhau.

Không kiểm tra hai đầu tuyến

Module quang 2 sợi có đường truyền TX và đường nhận RX riêng biệt.

Khi đánh giá hệ thống, cần đảm bảo cả hai hướng đều đáp ứng yêu cầu.

Link Budget và kết quả đo thực tế khác nhau như thế nào?

Link Budget là phép tính thiết kế dựa trên thông số kỹ thuật.

Trong khi đó, kết quả đo thực tế phản ánh tình trạng của tuyến sau khi thi công.

Hai phần này bổ trợ cho nhau.

Có thể hiểu:

Thiết kế → tính Link Budget

Thi công → đo suy hao

Nghiệm thu → đối chiếu kết quả đo với thiết kế

Nếu kết quả đo thực tế cao hơn nhiều so với dự kiến, cần kiểm tra các nguyên nhân như:

• Connector.
• Mối hàn.
• Dây nhảy.
• Cáp bị tổn thương.
• Đấu nối không đúng kỹ thuật.
• Sai cấu hình tuyến.

Có cần đo công suất quang sau khi lắp Module quang 2 sợi không?

Đối với hệ thống quan trọng, việc đo kiểm sau thi công có giá trị trong quá trình nghiệm thu và xử lý sự cố.

Có thể sử dụng các thiết bị đo phù hợp để kiểm tra:

• Công suất phát.
• Công suất thu.
• Suy hao tuyến.
• Vị trí bất thường trên đường truyền.

Trong những trường hợp cần xác định vị trí sự kiện trên tuyến, OTDR có thể được sử dụng cùng các phương pháp đo phù hợp.

Điều quan trọng là phải đối chiếu kết quả đo với thông số kỹ thuật của chính hệ thống thay vì áp dụng một ngưỡng chung cho mọi tuyến.

Quy trình tính Link Budget cho Module quang 2 sợi

Có thể thực hiện theo 8 bước:

Bước 1: Xác định model Module quang 2 sợi.

Bước 2: Ghi nhận công suất phát Tx Power.

Bước 3: Ghi nhận độ nhạy thu Rx Sensitivity.

Bước 4: Tính Link Budget.

Bước 5: Xác định chiều dài và loại cáp.

Bước 6: Thống kê mối hàn, connector, adapter và các điểm đấu nối.

Bước 7: Tính tổng suy hao toàn tuyến.

Bước 8: Tính Margin và đối chiếu với yêu cầu thiết kế.

Có thể lập bảng trước khi triển khai:

Hạng mục	Thông số cần xác định
Module	Model cụ thể
Tốc độ	1G, 10G hoặc theo hệ thống
Loại sợi	Single Mode / Multimode
Công suất phát	Theo datasheet
Độ nhạy thu	Theo datasheet
Chiều dài tuyến	Theo thực tế
Suy hao cáp	Theo loại cáp và bước sóng
Mối hàn	Số lượng và suy hao
Connector	Số lượng và suy hao
Link Budget	Tx – Rx Sensitivity
Tổng suy hao	Tổng các thành phần
Margin	Link Budget – Tổng suy hao

Checklist trước khi triển khai Module quang 2 sợi

☐ Đã xác định đúng model module.

☐ Đã xác định tốc độ truyền.

☐ Đã xác định Single Mode hoặc Multimode.

☐ Đã xác định bước sóng.

☐ Đã biết công suất phát.

☐ Đã biết độ nhạy thu.

☐ Đã xác định chiều dài tuyến.

☐ Đã thống kê số lượng mối hàn.

☐ Đã thống kê connector và adapter.

☐ Đã tính tổng suy hao.

☐ Đã tính Margin.

☐ Đã kiểm tra cả hai hướng TX/RX.

☐ Có kế hoạch đo kiểm sau thi công.

Câu hỏi thường gặp về Link Budget Module quang 2 sợi

Link Budget càng lớn có phải module càng tốt không?

Không thể kết luận chất lượng module chỉ dựa vào Link Budget. Cần xem đồng thời tốc độ, loại sợi, bước sóng, khoảng cách, khả năng tương thích và các thông số kỹ thuật khác.

Có thể tính Link Budget chỉ dựa vào khoảng cách không?

Không. Khoảng cách chỉ là một thành phần. Cần tính thêm suy hao cáp, mối hàn, connector và các thành phần khác trên tuyến.

Module quang 2 sợi có cần tính riêng TX và RX không?

Cần kiểm tra cả hai hướng truyền. Mỗi hướng có đường truyền quang riêng và các điều kiện thực tế có thể không hoàn toàn giống nhau.

Nếu Margin bằng 0 thì có nên triển khai không?

Không nên chỉ dựa vào một con số bằng 0 để quyết định. Cần xem yêu cầu thiết kế, độ chính xác của thông số, điều kiện đo và mức dự phòng cần thiết cho hệ thống.

Có cần tính Link Budget khi tuyến chỉ dài vài trăm mét không?

Nên đánh giá theo yêu cầu hệ thống. Với tuyến ngắn, ngân sách công suất thường có thể dư nhiều hơn, nhưng nếu có nhiều điểm đấu nối hoặc yêu cầu độ ổn định cao thì việc tính toán vẫn hữu ích.

Link Budget có thay thế được việc đo thực tế không?

Không. Link Budget là công cụ thiết kế. Đo thực tế giúp xác nhận chất lượng tuyến sau khi thi công.

Tính Link Budget là một bước quan trọng khi triển khai Module quang 2 sợi, đặc biệt với các tuyến có khoảng cách lớn, nhiều điểm đấu nối hoặc yêu cầu độ ổn định cao.

Thay vì chỉ nhìn vào khoảng cách truyền được công bố trên module, cần đánh giá đồng thời công suất phát, độ nhạy thu, suy hao cáp, mối hàn, connector và phần dự phòng.

Khi thiết kế đúng, đo kiểm đầy đủ và đối chiếu kết quả thực tế với ngân sách công suất, kỹ thuật viên có thể hạn chế tình trạng lựa chọn module không phù hợp hoặc tuyến quang hoạt động sát ngưỡng.

Nếu cần tìm hiểu tổng quan về cấu tạo, nguyên lý, phân loại và ứng dụng của Module quang 2 sợi
