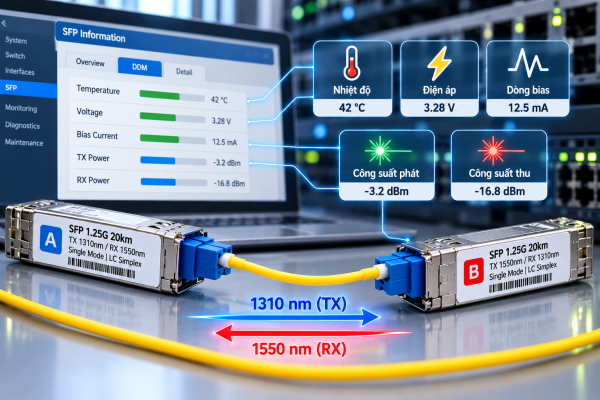

DDM trên module quang 1 sợi là gì?

DDM là viết tắt của Digital Diagnostic Monitoring. Đây là chức năng giám sát chẩn đoán kỹ thuật số trên module quang.

Một module hỗ trợ DDM có thể cung cấp một số thông tin vận hành cho thiết bị quản trị. Những thông tin này giúp kỹ thuật viên theo dõi trạng thái module mà không cần tháo thiết bị ngay lập tức.

Các thông số thường được quan tâm gồm:

• Nhiệt độ module.
• Điện áp hoạt động.
• Dòng bias của laser.
• Công suất phát Tx Power.
• Công suất thu Rx Power.

Không phải mọi module đều hiển thị đầy đủ tất cả thông số. Khả năng đọc dữ liệu còn phụ thuộc vào thiết bị mạng và giao diện quản trị.

Trên IPNET, BTON BT-OC24-20A và BT-OC24-20B đều được công bố hỗ trợ DDM. Hai sản phẩm có tốc độ 1.25Gbps, Single Mode, khoảng cách 20km và đầu nối LC Simplex.

DDM khác gì với DOM trên module SFP?

DDM và DOM thường xuất hiện trong cùng ngữ cảnh kỹ thuật.

DDM nhấn mạnh chức năng giám sát chẩn đoán kỹ thuật số.

DOM thường được dùng để chỉ khả năng giám sát hoạt động của module quang.

Trong thực tế, nhiều tài liệu và thiết bị mạng sử dụng hai thuật ngữ này gần nhau. Tuy nhiên, người dùng nên xem datasheet của đúng model để biết thiết bị hỗ trợ những thông số nào.

Điều quan trọng không nằm ở tên gọi. Giá trị thực tế nằm ở dữ liệu mà module cung cấp cho thiết bị quản trị.

DDM trên module quang 1 sợi theo dõi những gì?

DDM thường tập trung vào năm nhóm thông số chính.

Thông số	Ý nghĩa
Temperature	Nhiệt độ module
Voltage	Điện áp hoạt động
Bias Current	Dòng điều khiển laser
Tx Power	Công suất quang phát
Rx Power	Công suất quang thu

Mỗi thông số có vai trò khác nhau.

Khi kết nối hoạt động bình thường, các giá trị thường nằm trong phạm vi mà nhà sản xuất công bố. Khi một giá trị bất thường, kỹ thuật viên có thể sử dụng dữ liệu đó để kiểm tra sâu hơn.

Không nên kết luận module lỗi chỉ dựa trên một thông số duy nhất.

Tx Power trên module quang 1 sợi là gì?

Tx Power là công suất quang phát ra từ module.

Thông số này cho biết mức tín hiệu quang mà module đang phát vào tuyến cáp.

Trong kết nối module 1 sợi, Tx Power liên quan trực tiếp đến chiều truyền dữ liệu của module.

Ví dụ, nếu module A phát tín hiệu sang module B, Tx Power của A giúp đánh giá mức phát tại đầu A.

Tuy nhiên, Tx Power không thể cho biết toàn bộ chất lượng tuyến quang. Cần kết hợp với Rx Power tại đầu nhận.

Rx Power trên module quang 1 sợi là gì?

Rx Power là công suất quang mà module nhận được từ đầu xa.

Đây là thông số rất hữu ích khi kiểm tra đường truyền.

Ví dụ:

Module A → sợi quang → Module B

Khi đó:

• Tx Power của A thể hiện tín hiệu phát.
• Rx Power của B thể hiện tín hiệu nhận.

Nếu Tx Power bình thường nhưng Rx Power thấp, cần kiểm tra tuyến giữa hai đầu.

Nguyên nhân có thể liên quan đến:

• Đầu connector bẩn.
• Dây nhảy quang lỗi.
• Mối hàn suy hao.
• Cáp quang bị tổn thương.
• Tuyến quá dài.
• Module đầu xa không phù hợp.

Do đó, Rx Power thấp không đồng nghĩa module đang bị hỏng.

Vì sao DDM hữu ích với module quang 1 sợi?

Module quang 1 sợi sử dụng một lõi quang cho hai chiều truyền nhận. Hai đầu thường sử dụng cấu hình bước sóng bổ sung.

Vì vậy, khi kết nối có vấn đề, kỹ thuật viên cần kiểm tra cả hai đầu.

DDM giúp cung cấp thêm dữ liệu để đánh giá trạng thái module.

Thay vì chỉ nhìn đèn Link, kỹ thuật viên có thể kiểm tra thêm:

Nhiệt độ → điện áp → Tx Power → Rx Power.

Nhờ đó, quá trình xử lý sự cố có thêm cơ sở kỹ thuật.

DDM có kiểm tra được cặp A/B không?

Không trực tiếp.

DDM chủ yếu cung cấp thông tin vận hành của từng module. Nó không thay thế việc kiểm tra cấu hình A/B.

Với module quang 1 sợi, hai đầu vẫn cần có cấu hình TX/RX phù hợp.

Ví dụ:

Module A: TX1310nm / RX1550nm

Module B: TX1550nm / RX1310nm

DDM có thể hỗ trợ theo dõi trạng thái của từng module. Nhưng việc xác định cặp A/B vẫn phải dựa vào model và thông số kỹ thuật.

Đây là hai bước kiểm tra khác nhau.

Cách kiểm tra DDM trên module quang 1 sợi

Cách hiển thị DDM phụ thuộc vào switch, router hoặc thiết bị mạng.

Thông thường, quy trình gồm các bước sau.

Bước 1: Lắp module vào khe SFP

Đưa module vào đúng khe SFP của thiết bị.

Kiểm tra module được lắp đúng chiều và chắc chắn.

Bước 2: Truy cập giao diện quản trị

Đăng nhập vào giao diện quản lý của switch hoặc router.

Tùy thương hiệu, thông tin module có thể nằm trong phần:

• SFP Information.
• Transceiver Information.
• Optical Information.
• DOM.
• Digital Diagnostics.

Tên menu có thể khác nhau giữa các thiết bị.

Bước 3: Kiểm tra thông tin module

Thiết bị có thể hiển thị:

• Vendor.
• Part Number.
• Serial Number.
• Temperature.
• Voltage.
• Tx Power.
• Rx Power.
• Bias Current.

Không phải thiết bị nào cũng hiển thị đầy đủ các mục này.

Bước 4: Đối chiếu với datasheet

Sau khi có thông số, cần so sánh với phạm vi hoạt động được nhà sản xuất công bố.

Không nên lấy một giá trị chung trên Internet để kết luận module tốt hay lỗi.

Datasheet của đúng model vẫn là cơ sở quan trọng nhất.

DDM có thể phát hiện module quang bị lỗi không?

DDM có thể hỗ trợ phát hiện dấu hiệu bất thường. Tuy nhiên, nó không phải công cụ duy nhất để xác định module lỗi.

Ví dụ, nếu module có nhiệt độ bất thường, kỹ thuật viên cần kiểm tra thêm môi trường và thiết bị.

Nếu Tx Power thấp, cần xem thông số laser và nguồn cấp.

Nếu Rx Power thấp, cần kiểm tra tuyến cáp và đầu xa.

Vì vậy, DDM nên được xem là một nguồn dữ liệu trong quy trình chẩn đoán.

Rx Power thấp thì xử lý thế nào?

Đây là một tình huống thường gặp khi kiểm tra mạng quang.

Có thể thực hiện theo thứ tự:

1. Kiểm tra đầu nối

Kiểm tra connector và adapter.

Đầu quang bẩn có thể làm tăng suy hao.

2. Kiểm tra dây nhảy

Thử dây nhảy khác nếu có điều kiện.

Đảm bảo dây không bị gập quá mức.

3. Kiểm tra module đầu xa

Không nên chỉ kiểm tra module đang cắm tại thiết bị hiện tại.

Hãy kiểm tra cả module ở đầu đối diện.

4. Kiểm tra cặp A/B

Với module 1 sợi, cần xác nhận TX/RX của hai đầu.

5. Kiểm tra tuyến cáp

Nếu cần, sử dụng thiết bị đo chuyên dụng để kiểm tra suy hao.

6. Kiểm tra lại Rx Power

Sau khi xử lý từng thành phần, đọc lại thông số DDM.

Cách làm này giúp khoanh vùng nguyên nhân tốt hơn.

Nhiệt độ module quang 1 sợi có quan trọng không?

Có.

Module SFP hoạt động trong một phạm vi nhiệt độ nhất định.

Ví dụ, BTON BT-OC24-20A được IPNET công bố có nhiệt độ hoạt động tiêu chuẩn từ 0 đến 70°C. Sản phẩm cũng có phiên bản môi trường công nghiệp với phạm vi rộng hơn được mô tả trên trang sản phẩm.

Nếu nhiệt độ tăng bất thường, cần kiểm tra:

• Nhiệt độ trong tủ rack.
• Khả năng thông gió.
• Vị trí lắp đặt.
• Nguồn nhiệt xung quanh.
• Tình trạng thiết bị.

Không nên đánh giá nhiệt độ module tách rời khỏi môi trường vận hành.

DDM có đo được khoảng cách truyền không?

Không.

DDM không phải công cụ đo khoảng cách tuyến cáp.

Thông số 20km trên module là cự ly truyền dẫn danh định của sản phẩm. BTON BT-OC24-20A/B trên IPNET được công bố khoảng cách truyền 20km.

Để xác định chiều dài hoặc vị trí lỗi trên tuyến, cần sử dụng công cụ phù hợp.

OTDR có thể được sử dụng khi cần xác định các điểm sự kiện trên tuyến cáp.

Power Meter có thể hỗ trợ đo công suất quang thực tế.

DDM và các thiết bị đo chuyên dụng có vai trò khác nhau.

DDM có thay thế Power Meter không?

Không.

DDM và Power Meter phục vụ các mục đích khác nhau.

DDM đọc dữ liệu được module cung cấp thông qua thiết bị mạng.

Power Meter đo công suất quang tại điểm đo bằng thiết bị chuyên dụng.

Trong xử lý sự cố, hai phương pháp có thể bổ sung cho nhau.

DDM phù hợp để theo dõi nhanh trạng thái module.

Power Meter phù hợp khi cần kiểm tra công suất quang thực tế tại tuyến.

DDM có thay thế OTDR không?

Không.

OTDR được sử dụng để kiểm tra tuyến cáp và xác định vị trí các sự kiện quang.

DDM chủ yếu theo dõi thông số của module.

Nếu Rx Power thấp, DDM có thể cho biết tín hiệu nhận đang thấp. Nhưng nó không cho biết chính xác điểm suy hao nằm ở đâu.

Khi cần tìm vị trí lỗi trên tuyến dài, OTDR có thể phù hợp hơn.

Module quang 1 sợi BTON có hỗ trợ DDM không?

Có.

Theo thông tin sản phẩm trên IPNET, BTON BT-OC24-20A và BT-OC24-20B đều hỗ trợ DDM. Hai sản phẩm thuộc dòng SFP 1 sợi, tốc độ 1.25Gbps, Single Mode và khoảng cách 20km.

BT-OC24-20A có cấu hình TX1310/RX1550nm.

BT-OC24-20B có cấu hình TX1550/RX1310nm.

Hai module được thiết kế để sử dụng theo cặp trong hệ thống truyền dẫn một sợi.

DDM phù hợp với những hệ thống nào?

DDM hữu ích trong nhiều hệ thống mạng quang.

Mạng doanh nghiệp

Kỹ thuật viên có thể theo dõi tình trạng uplink quang giữa các switch.

Hệ thống camera IP

DDM hỗ trợ kiểm tra nhanh trạng thái module trên các tuyến truyền dẫn dài.

Nhà máy

Trong môi trường có nhiều tủ mạng, khả năng giám sát giúp quá trình bảo trì thuận tiện hơn.

Hạ tầng viễn thông

Khi số lượng module lớn, dữ liệu chẩn đoán có thể hỗ trợ kỹ thuật viên theo dõi thiết bị.

Hệ thống sử dụng module 1 sợi

Đây là trường hợp đặc biệt hữu ích vì kỹ thuật viên cần kiểm tra cả hai đầu của liên kết BiDi.

Những sai lầm khi sử dụng DDM

Chỉ nhìn Rx Power

Rx Power thấp có thể do tuyến cáp chứ không nhất thiết do module.

Không kiểm tra đầu xa

Một liên kết quang luôn có ít nhất hai phía.

Cần kiểm tra cả hai module và thiết bị.

Không đọc datasheet

Mỗi model có thông số kỹ thuật riêng.

Không nên áp dụng một ngưỡng chung cho mọi module.

Nhầm DDM với thiết bị đo quang

DDM không thay thế Power Meter hoặc OTDR.

Mỗi công cụ có chức năng riêng.

Không kiểm tra connector

Đầu nối bẩn có thể gây suy hao đáng kể.

Cần vệ sinh đúng dụng cụ trước khi kết luận module lỗi.

Quy trình chẩn đoán module quang 1 sợi bằng DDM

Có thể áp dụng quy trình sau:

Bước 1: Kiểm tra model module.

Bước 2: Kiểm tra thiết bị có nhận module.

Bước 3: Đọc nhiệt độ.

Bước 4: Kiểm tra điện áp.

Bước 5: Kiểm tra Tx Power.

Bước 6: Kiểm tra Rx Power.

Bước 7: Kiểm tra module đầu xa.

Bước 8: Kiểm tra cặp TX/RX.

Bước 9: Vệ sinh connector.

Bước 10: Kiểm tra lại thông số.

Bước 11: Đo Power Meter nếu cần.

Bước 12: Dùng OTDR khi nghi ngờ lỗi tuyến.

Quy trình này giúp tránh việc thay module một cách thiếu kiểm soát.

Checklist kiểm tra DDM module quang 1 sợi

Trước khi kết luận module có vấn đề, hãy kiểm tra:

• Đúng model module.
• Thiết bị nhận module.
• Đúng tốc độ.
• Đúng loại sợi.
• Đúng cặp A/B.
• Đúng TX/RX.
• Nhiệt độ trong phạm vi cho phép.
• Điện áp ổn định.
• Tx Power phù hợp.
• Rx Power phù hợp.
• Connector sạch.
• Dây nhảy không hư hỏng.
• Module đầu xa hoạt động.
• Tuyến cáp không có lỗi rõ ràng.

Checklist này đặc biệt hữu ích khi xử lý sự cố tại tủ mạng.

10 câu hỏi thường gặp về DDM trên module quang 1 sợi

DDM trên module quang 1 sợi là gì?

DDM là chức năng giám sát chẩn đoán kỹ thuật số. Nó giúp theo dõi một số thông số hoạt động của module.

DDM có xem được Tx Power không?

Có nếu module và thiết bị quản trị hỗ trợ thông số này.

DDM có xem được Rx Power không?

Có thể. Tuy nhiên, khả năng hiển thị phụ thuộc module và thiết bị mạng.

Rx Power thấp có phải module hỏng không?

Không nhất thiết. Cáp, connector, dây nhảy hoặc module đầu xa cũng có thể gây Rx Power thấp.

DDM có đo suy hao cáp không?

Không trực tiếp. DDM chỉ cung cấp dữ liệu hoạt động của module.

DDM có thay thế Power Meter không?

Không. Power Meter là thiết bị đo công suất quang chuyên dụng.

DDM có thay thế OTDR không?

Không. OTDR dùng để kiểm tra tuyến và xác định vị trí sự kiện quang.

Module 1 sợi BTON có DDM không?

Theo thông tin sản phẩm IPNET, BT-OC24-20A và BT-OC24-20B đều hỗ trợ DDM.

DDM có kiểm tra được module A/B không?

Không trực tiếp. A/B cần được xác định qua model và cấu hình TX/RX.

Khi nào nên kiểm tra DDM?

Nên kiểm tra khi hệ thống mất link, chập chờn hoặc cần theo dõi tình trạng module.

Kết luận

DDM trên module quang 1 sợi là tính năng hữu ích trong quá trình giám sát và bảo trì mạng quang. Các thông số như nhiệt độ, điện áp, Tx Power và Rx Power giúp kỹ thuật viên có thêm dữ liệu khi kiểm tra hệ thống.

Tuy nhiên, DDM không thể thay thế toàn bộ quy trình đo kiểm. Khi phát hiện Rx Power thấp hoặc thông số bất thường, cần kiểm tra thêm connector, dây nhảy, module đầu xa và tuyến cáp.

Đối với hệ thống sử dụng module BiDi, việc kiểm tra DDM nên kết hợp với kiểm tra cấu hình A/B và TX/RX. Cách tiếp cận này giúp hạn chế việc thay module không cần thiết.

Nếu đang tìm hiểu giải pháp tổng thể, bạn có thể xem Module quang 1 sợi và Module quang SFP tại IPNET để đối chiếu loại module với hệ thống thực tế.
