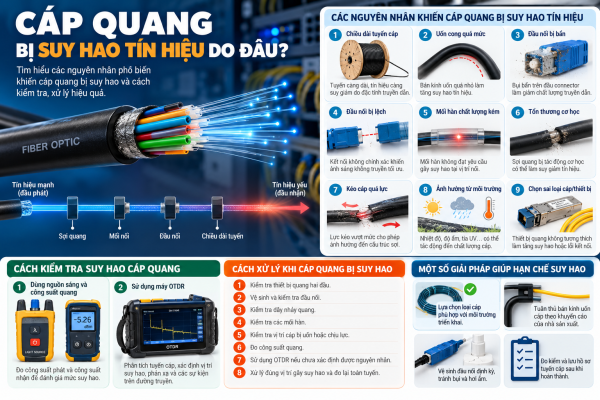

Cáp quang bị suy hao tín hiệu do đâu? Nguyên nhân và cách xử lý

Cáp quang bị suy hao tín hiệu là vấn đề có thể ảnh hưởng trực tiếp đến chất lượng đường truyền. Tín hiệu yếu có thể làm kết nối chập chờn. Hệ thống cũng có thể phát sinh lỗi khi truyền dữ liệu.

Tuy nhiên, suy hao không phải lúc nào cũng xuất phát từ bản thân sợi quang. Nguyên nhân có thể nằm ở đầu nối, mối hàn, dây nhảy hoặc cách triển khai tuyến cáp.

Nếu cần xem kiến thức nền, bạn có thể tham khảo bài Cáp quang là gì, cấu tạo, phân loại, ưu điểm và ứng dụng thực tế. Bài viết này phù hợp để hiểu tổng quan trước khi đi sâu vào vấn đề suy hao.

Bạn cũng có thể xem danh mục cáp quang IPNET để đối chiếu các dòng cáp theo loại sợi, số FO và môi trường triển khai. Danh mục hiện có nhiều cấu hình Single Mode, Multimode, cáp treo, cáp cống và cáp chuyên dụng.

Suy hao tín hiệu cáp quang là gì?

Suy hao tín hiệu là hiện tượng công suất tín hiệu quang giảm khi truyền qua tuyến cáp.

Mức suy hao thường được biểu thị bằng đơn vị dB hoặc dB/km. Giá trị này giúp kỹ thuật viên đánh giá chất lượng tuyến truyền dẫn.

Một tuyến cáp càng dài thì tổng suy hao có thể càng tăng. Tuy nhiên, chiều dài không phải yếu tố duy nhất.

Các điểm kết nối cũng có thể tạo thêm suy hao. Mối hàn, đầu nối và dây nhảy đều cần được kiểm tra khi hệ thống có vấn đề.

Vì vậy, khi kiểm tra một tuyến cáp quang, không nên chỉ nhìn vào chiều dài. Cần xem toàn bộ đường truyền từ thiết bị phát đến thiết bị nhận.

Cáp quang bị suy hao tín hiệu do những nguyên nhân nào?

Có nhiều nguyên nhân khiến tín hiệu quang suy giảm. Một số nguyên nhân đến từ sợi quang. Một số khác lại liên quan đến quá trình lắp đặt hoặc kết nối.

1. Suy hao do chiều dài tuyến cáp

Mọi sợi quang đều có mức suy hao nhất định.

Khi ánh sáng truyền qua khoảng cách càng lớn, công suất tín hiệu có thể giảm dần. Vì vậy, tuyến truyền dẫn dài cần được tính toán ngân sách công suất phù hợp.

Với hệ thống đường dài, việc lựa chọn loại sợi và thiết bị quang cần đồng bộ. Module quang cũng phải đáp ứng khoảng cách truyền dẫn thực tế.

Không nên lấy một thông số khoảng cách cố định để áp dụng cho mọi hệ thống.

2. Uốn cong cáp quang quá mức

Đây là nguyên nhân thường gặp trong quá trình triển khai.

Khi cáp bị uốn quá mức, đường truyền ánh sáng bên trong sợi có thể bị ảnh hưởng. Điều này làm tăng suy hao của tuyến.

Các vị trí dễ gặp lỗi gồm:

• Góc tủ mạng.
• Hộp phối quang.
• Khay quản lý cáp.
• Điểm đi qua ống.
• Khu vực gần ODF.
• Vị trí đấu nối thiết bị.

Bán kính uốn cho phép cần được xác định theo thông số của từng loại cáp. Không nên tùy tiện ép cáp vào không gian quá nhỏ.

IPNET cũng đã có nội dung riêng về các lỗi thi công cáp quang. Vì vậy, bài này tập trung vào tác động của các nguyên nhân đến suy hao, thay vì lặp lại hướng dẫn thi công.

3. Đầu nối quang bị bẩn

Bụi bẩn trên đầu connector có thể ảnh hưởng đến chất lượng truyền dẫn.

Một hạt bụi nhỏ tại bề mặt tiếp xúc cũng có thể làm tín hiệu bị suy giảm. Vì vậy, việc vệ sinh đầu nối cần được thực hiện đúng kỹ thuật.

Các đầu nối thường gặp gồm SC, LC và những chuẩn khác tùy hệ thống.

Khi phát hiện suy hao bất thường tại một điểm kết nối, kỹ thuật viên nên kiểm tra tình trạng đầu connector trước khi thay cáp.

4. Đầu nối quang bị lệch

Hai đầu connector cần được ghép đúng vị trí.

Nếu điểm tiếp xúc không chính xác, ánh sáng có thể không truyền tối ưu giữa hai thành phần.

Tình trạng này có thể xuất hiện do đầu nối chất lượng kém. Nó cũng có thể xuất hiện khi connector bị lắp sai hoặc hư hỏng.

Vì vậy, khi tín hiệu giảm bất thường, không nên kết luận ngay rằng sợi quang bị lỗi.

5. Mối hàn quang có chất lượng kém

Mối hàn là một điểm cần kiểm tra khi tuyến cáp có suy hao cao.

Nếu quá trình hàn không đạt yêu cầu, tín hiệu có thể bị suy giảm tại vị trí nối.

Nguyên nhân có thể liên quan đến việc căn chỉnh sợi. Thiết bị hàn hoặc bề mặt sợi cũng có thể ảnh hưởng đến kết quả.

Khi cần xác định chính xác vị trí bất thường, máy hàn và máy đo OTDR thường được sử dụng trong quy trình kiểm tra hệ thống.

6. Sợi quang bị tổn thương cơ học

Sợi quang có thể bị ảnh hưởng nếu chịu lực kéo hoặc tác động cơ học vượt mức cho phép.

Một số hư hỏng không thể nhận biết bằng mắt thường.

Trong trường hợp này, đo kiểm tuyến cáp sẽ giúp xác định tình trạng thực tế.

Nếu suy hao xuất hiện đột ngột sau khi thi công, cần xem xét lại các vị trí vừa tác động. Đây là cách khoanh vùng nguyên nhân nhanh hơn.

7. Cáp bị kéo quá lực

Trong quá trình triển khai, lực kéo quá lớn có thể gây ảnh hưởng đến cấu trúc bên trong cáp.

Điều này đặc biệt đáng chú ý với tuyến dài hoặc tuyến có nhiều đoạn chuyển hướng.

Mỗi loại cáp có thông số kỹ thuật riêng. Vì vậy, lực kéo cho phép cần được kiểm tra trước khi triển khai.

Không nên sử dụng cùng một phương pháp kéo cho mọi loại cáp.

8. Nhiệt độ và môi trường ảnh hưởng đến tuyến cáp

Điều kiện môi trường cũng cần được xem xét.

Cáp ngoài trời phải chịu những tác động khác với cáp triển khai trong nhà. Các tuyến treo, tuyến cống hoặc tuyến ngoài trời có yêu cầu bảo vệ khác nhau.

IPNET hiện phân nhóm sản phẩm theo nhiều môi trường và cấu hình. Điều này cho thấy việc lựa chọn kết cấu cáp cần gắn với điều kiện triển khai thực tế.

9. Chọn sai loại cáp hoặc thiết bị quang

Suy hao không chỉ liên quan đến dây cáp.

Thiết bị quang ở hai đầu cũng cần tương thích với hệ thống. Loại sợi, bước sóng, khoảng cách và chuẩn module cần được kiểm tra đồng bộ.

Ví dụ, hệ thống sử dụng Multimode cần lựa chọn thiết bị quang tương thích. Tương tự, tuyến Single Mode cũng cần sử dụng module phù hợp.

Danh mục IPNET hiện tách riêng nhóm Single Mode và Multimode. Trong đó Multimode có các dòng OM2, OM3 và OM4.

Dấu hiệu nhận biết cáp quang đang bị suy hao

Không phải lúc nào suy hao cũng khiến hệ thống mất kết nối hoàn toàn.

Một số dấu hiệu có thể xuất hiện trước đó.

Tín hiệu mạng chập chờn

Kết nối có thể hoạt động không ổn định. Tình trạng này đặc biệt dễ nhận thấy khi hệ thống truyền dữ liệu liên tục.

Tốc độ truyền thực tế giảm

Thiết bị vẫn kết nối nhưng hiệu suất không đạt như thiết kế.

Tuy nhiên, tốc độ thấp không đồng nghĩa chắc chắn với suy hao cáp. Cần kiểm tra thêm thiết bị mạng và cấu hình hệ thống.

Module quang báo cảnh báo

Một số thiết bị có thể cung cấp thông tin về công suất quang.

Nếu thông số nhận hoặc phát có dấu hiệu bất thường, kỹ thuật viên có thể dùng dữ liệu này để khoanh vùng sự cố.

Tuyến quang mất kết nối

Đây là trường hợp nghiêm trọng hơn.

Nguyên nhân có thể đến từ đứt sợi, đầu nối lỗi, mối hàn hoặc thiết bị quang.

Khi đó cần kiểm tra toàn tuyến thay vì chỉ thay một đoạn cáp.

Cách kiểm tra suy hao cáp quang

Muốn xác định nguyên nhân chính xác, cần đo kiểm thay vì chỉ quan sát tín hiệu mạng.

Kiểm tra bằng nguồn sáng và công suất quang

Phương pháp này giúp xác định mức công suất tại đầu nhận.

Kỹ thuật viên có thể so sánh công suất phát và công suất nhận để đánh giá tuyến.

Kiểm tra bằng máy OTDR

OTDR là thiết bị chuyên dụng để phân tích tuyến cáp quang.

Thiết bị có thể hỗ trợ xác định các điểm bất thường trên tuyến. Ví dụ có thể phát hiện vị trí suy hao, phản xạ hoặc sự kiện trên đường truyền.

Đây là phương pháp hữu ích khi cần kiểm tra tuyến dài hoặc xử lý sự cố khó xác định vị trí.

IPNET hiện cũng có nhóm máy hàn, máy đo OTDR trong hệ thống sản phẩm phục vụ hạ tầng quang.

Cách xử lý khi cáp quang bị suy hao

Không nên thay toàn bộ tuyến cáp ngay khi phát hiện suy hao.

Trước tiên cần xác định vị trí có vấn đề.

Có thể thực hiện theo trình tự:

Bước 1: Kiểm tra thiết bị quang hai đầu.

Bước 2: Kiểm tra connector và vệ sinh đầu nối.

Bước 3: Kiểm tra dây nhảy quang.

Bước 4: Kiểm tra các mối hàn.

Bước 5: Kiểm tra các vị trí cáp bị uốn hoặc chịu lực.

Bước 6: Đo công suất quang.

Bước 7: Sử dụng OTDR nếu chưa xác định được nguyên nhân.

Bước 8: Xử lý đúng vị trí gây suy hao và đo lại toàn tuyến.

Quy trình này giúp tránh thay thế linh kiện không cần thiết.

Cáp quang mới lắp đặt vẫn bị suy hao có bình thường không?

Một mức suy hao nhất định là đặc tính của đường truyền quang.

Điều quan trọng là mức suy hao phải nằm trong giới hạn thiết kế của hệ thống.

Nếu tuyến mới lắp nhưng suy hao cao bất thường, cần kiểm tra lại toàn bộ quá trình triển khai.

Các điểm cần chú ý gồm mối hàn, connector, bán kính uốn, lực kéo và thiết bị quang.

Không nên đánh giá chất lượng chỉ dựa trên việc cáp còn mới.

Làm sao hạn chế suy hao cáp quang trong quá trình sử dụng?

Có thể giảm nguy cơ phát sinh suy hao bằng cách quản lý tuyến cáp đúng kỹ thuật.

Trước hết, cần lựa chọn loại cáp phù hợp với môi trường. Cáp trong nhà, cáp treo và cáp cống không nên được sử dụng tùy tiện cho mọi vị trí.

Tiếp theo, cần quản lý bán kính uốn tại các điểm chuyển hướng.

Các đầu nối cũng cần được bảo vệ khỏi bụi và hơi ẩm.

Đối với hệ thống quan trọng, nên lập hồ sơ đo kiểm sau khi hoàn thành. Các thông số này sẽ trở thành dữ liệu tham chiếu khi xử lý sự cố về sau.

Câu hỏi thường gặp về suy hao cáp quang

Cáp quang có bị suy hao tín hiệu không?

Có. Mọi tuyến cáp quang đều có suy hao nhất định. Mức suy hao cần được đánh giá theo chiều dài và cấu hình của tuyến.

Suy hao cáp quang bao nhiêu là tốt?

Không nên áp dụng một con số cho mọi tuyến. Mức chấp nhận được phụ thuộc loại sợi, chiều dài, mối nối và thiết bị sử dụng.

Uốn cong cáp quang có làm suy hao không?

Có thể. Nếu vượt quá bán kính uốn cho phép, suy hao có thể tăng và ảnh hưởng đến chất lượng truyền dẫn.

Đầu nối bẩn có làm mất tín hiệu không?

Có thể. Bụi bẩn tại bề mặt tiếp xúc có thể làm tăng suy hao hoặc gây kết nối không ổn định.

OTDR dùng để làm gì?

OTDR được sử dụng để kiểm tra và phân tích tuyến cáp quang. Thiết bị hỗ trợ xác định các điểm bất thường trên đường truyền.

Có nên thay cáp khi tín hiệu yếu?

Không nên thay ngay. Cần kiểm tra connector, dây nhảy, mối hàn và thiết bị trước khi quyết định thay cáp.

Kết luận

Cáp quang bị suy hao tín hiệu có thể xuất phát từ nhiều nguyên nhân khác nhau. Chiều dài tuyến, điểm hàn, connector, bán kính uốn, lực kéo và thiết bị quang đều cần được xem xét.

Quan trọng nhất là phải xác định đúng vị trí gây suy hao. Việc đo kiểm giúp tránh thay thế cáp hoặc thiết bị một cách không cần thiết.

Khi xây dựng hệ thống mới, nên xác định rõ môi trường và yêu cầu truyền dẫn trước khi chọn sản phẩm. Bạn có thể tham khảo danh mục cáp quang IPNET để xem các cấu hình hiện có.

Nếu cần tìm hiểu nền tảng trước khi đi sâu vào vấn đề suy hao, hãy xem Cáp quang là gì, cấu tạo, phân loại, ưu điểm và ứng dụng thực tế. Bài này có thể đóng vai trò bài trụ cho cụm nội dung về cáp quang.
