Tuyến Cáp Quang 48FO Cần Vật Tư Phụ Kiện Nào Đồng Bộ

Hoàn thành bản vẽ thiết kế tuyến cáp quang 48FO trên giấy mới chỉ là bước khởi đầu của một dự án hạ tầng viễn thông. Để đường truyền vật lý có thể giao tiếp thực tế với các thiết bị mạng chủ (Switch/Router), kỹ sư bóc tách khối lượng (QS) phải lên được một bảng danh sách vật tư (Bill of Materials – BOM) cực kỳ chi tiết và không được phép sai sót. Bất kỳ một vật tư phụ nào bị bỏ quên hoặc sai chuẩn đều có thể khiến toàn bộ tiến độ thi công bị đình trệ. Đọc bài viết dưới đây của IPNET, để biết thêm chi tiết về tuyến cáp quang 48FO.

Tại sao tuyến cáp quang 48FO đòi hỏi hệ sinh thái phụ kiện chuẩn xác?

Cáp nhánh 2FO, 4FO đứt đâu hàn đó rất nhanh, nhưng cáp trục 48FO là một câu chuyện hoàn toàn khác. Đây là hạ tầng xương sống. Bạn không thể đưa luồng dữ liệu khổng lồ này giao tiếp trực tiếp với máy chủ mà thiếu đi một dải phụ kiện chuyển tiếp chuẩn mực. Sai lầm trong bóc tách vật tư chính là tự tạo ra nút thắt cổ chai cho hệ thống.

Chỉ một vài Adapter suy hao cao, dây hàn quang bọc lỏng lẻo, hoặc bộ măng xông ngấm nước, đường truyền sẽ đối mặt với tình trạng rớt tín hiệu diện rộng. Đến lúc đó, chi phí downtime mạng lưới cộng với việc phải điều động nhân sự bới hố ga ngầm hay trèo cột cao để xử lý sự cố sẽ là con số mà không một Giám đốc dự án nào muốn nhìn thấy.

Bóc tách thiết bị điểm đầu cuối: Cấu hình tủ ODF 48FO

Hộp phối quang (ODF – Optical Distribution Frame) là thiết bị bắt buộc phải có tại điểm đầu và điểm cuối của tuyến cáp. Đây là nơi 48 sợi quang mỏng manh được cố định, hàn nối với dây chuyển đổi và phân luồng an toàn.

Khung vỏ ODF gắn Rack 19 inch: Lựa chọn 1U hay 2U?

Khi triển khai tuyến 48 sợi cho các phòng máy chủ, tủ ODF thường được đặt trực tiếp vào các tủ Rack viễn thông tiêu chuẩn 19 inch. Kỹ sư QS sẽ đứng trước hai lựa chọn về kích thước:

• ODF 1U (Cao ~4.45cm): Yêu cầu thiết kế khay mặt trước xếp các cổng Adapter theo hình dích dắc để nhét đủ 48 cổng. Ưu điểm là tiết kiệm không gian tủ Rack. Nhược điểm là không gian bên trong khay hàn rất chật chội. Kỹ thuật viên phải có tay nghề cao để uốn các ống đệm lỏng sao cho không bị gãy gập.

• ODF 2U (Cao ~8.9cm): Cổng dàn hàng ngang rộng rãi, khay hàn bên trong dư dả không gian uốn cáp. Nếu tủ Rack của dự án không bị giới hạn quá gắt gao về số Unit, thiết kế ưu tiên luôn là chọn ODF 2U để thi công và bảo trì sau này dễ thở hơn.

• Chất liệu bắt buộc: Khung vỏ phải làm từ thép cán nguội sơn tĩnh điện, độ dày tối thiểu 1.2mm – 1.5mm để chống biến dạng khi kẹp kéo bó cáp trục nặng nề vào tủ.

Tính toán số lượng Adapter, Pigtail và Ống co nhiệt

ODF chỉ là cái vỏ trống. Để cấu thành một bộ ODF 48FO hoàn chỉnh, bảng dự toán vật tư phải liệt kê chính xác các chi tiết bên trong, đảm bảo tính đồng bộ 100%:

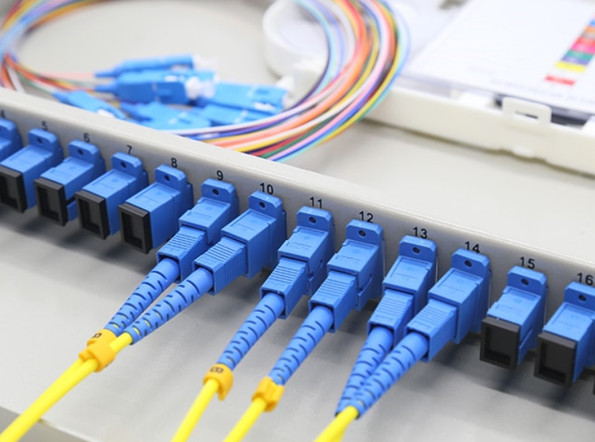

• Dây hàn quang: Cần chính xác 48 sợi dây hàn có chiều dài 1.5m, đường kính vỏ 0.9mm bọc chặt để dễ tuốt. Chuẩn kết nối thông dụng nhất là SC/UPC (màu xanh dương) cho mạng cáp quang thông thường, hoặc LC/UPC nếu cần cắm vào các Switch sử dụng Module quang SFP mật độ cao. Tuyến dùng cáp Single-mode thì Pigtail cũng bắt buộc phải là Single-mode (chuẩn G.652D).

• Cầu nối quang: Số lượng tương ứng là 48 chiếc. Yêu cầu chỉ số suy hao chèn (Insertion Loss) < 0.2dB. Adapter phải có lõi căn chỉnh bằng gốm Ceramic (Zirconia) chứ không dùng lõi phốt pho đồng rẻ tiền, nhằm giữ lõi quang thẳng hàng tuyệt đối.

• Ống co nhiệt 60mm: Cần 48 ống co nhiệt loại có lõi thép gia cường không gỉ bên trong để bọc và cố định 48 điểm hồ quang (mối hàn) giữa cáp trục và dây Pigtail.

Chọn măng xông quang 48FO: Lá chắn bảo vệ mối nối trên tuyến

Trên những tuyến cáp dài vượt quá chiều dài tiêu chuẩn của một lô cáp (thường là 3000m – 4000m/cuộn), hoặc tại các điểm ngã ba cần cắt lớp vỏ cáp tuyến cáp quang 48FO để rẽ nhánh 12FO đi về hướng khác, bắt buộc phải dùng măng xông quang. Khâu chọn măng xông quyết định tuổi thọ vật lý của toàn mạng.

Măng xông mũ chụp chuyên dụng cho hạ tầng ngầm

Nếu tuyến cáp 48FO được thiết kế luồn dưới cống ngầm, hố ga đô thị, măng xông mũ chụp là lựa chọn duy nhất được phép sử dụng.

• Cấu trúc: Hình trụ đứng, phần đế có các cổng cáp vào/ra được siết bằng gioăng cao su co ngót nhiệt. Phần thân chụp lên và khóa chặt bằng đai kẹp cơ khí.

• Tiêu chuẩn: Đòi hỏi chuẩn kháng nước, kháng bụi IP68 (ngâm hoàn toàn dưới mực nước sâu tối đa 1.5m trong thời gian dài). Chất liệu nhựa bọc phải chịu được axit nhẹ, hóa chất kiềm từ rác thải và bùn đất dưới hố ga mà không bị lão hóa, nứt vỡ.

Măng xông nằm ngang cho hạ tầng treo cột

Đối với cáp treo trên cột điện (Cáp tự treo phi kim loại ADSS hoặc cáp treo cáp thép), kỹ sư sẽ bóc tách loại măng xông nằm ngang.

• Cấu trúc: Hai nửa bán cầu úp vào nhau như nắp sò, ở giữa có gioăng cao su đàn hồi dài chạy dọc mép.

• Yêu cầu vật tư: Nhựa làm măng xông phải là nhựa PC (Polycarbonate) hoặc ABS chịu lực tốt, có bổ sung phụ gia chống tia cực tím (Anti-UV) do phải phơi nắng mưa trực tiếp trên cột nhiều năm liền.

Bố trí khay hàn quang tối ưu bán kính uốn cong

Bên trong măng xông 48FO, hệ thống khay hàn cũng cần được thiết kế chuyên biệt. Tùy hãng sản xuất, măng xông sẽ được cấu hình:

• 2 khay hàn xếp chồng: Mỗi khay rải đủ 24 rãnh cắm co nhiệt.

• 4 khay hàn mỏng: Mỗi khay 12 rãnh.

  Dù dùng loại khay nào, kích thước khay phải đủ lớn để đảm bảo bán kính uốn cong của sợi quang dư khi cuộn lại không nhỏ hơn 30mm. Bán kính nhỏ hơn mức này sẽ gây ra hiện tượng uốn cong vĩ mô, khiến ánh sáng bị tán xạ ra ngoài vỏ bọc, làm tăng vọt mức suy hao đường truyền.

Bảng dự toán vật tư tiêu chuẩn cho 1 tuyến cáp quang 48FO

Để giúp các phòng Kế hoạch – Kỹ thuật có cái nhìn trực quan nhất, dưới đây là một bảng bóc tách vật tư mẫu cho một tuyến cáp 48FO thiết kế dạng Point-to-Point (Nối thẳng từ Tòa nhà A sang Tòa nhà B dài 1000 mét, thi công kéo treo).

STT	Mã / Tên Thiết Bị & Vật Tư	Đơn vị tính	Số lượng đề xuất	Thông số kỹ thuật / Yêu cầu đáp ứng
1	Cáp quang 48FO (Cáp treo kim loại)	Mét	1.050	Chuẩn Single-mode, G.652D. Kéo bù hao 50m lưu không 2 đầu.
2	ODF quang 48FO lắp Rack 19″ 2U	Bộ	02	Khung thép sơn tĩnh điện đen. Lắp tại Tòa nhà A và B.
3	Khay hàn quang (Splice Tray 24 core)	Cái	04	Lắp 2 khay/ODF. Rải dây dư đạt bán kính cong >30mm.
4	Dây hàn quang (Pigtail) SC/UPC – SM	Sợi	96	Phân bổ 48 sợi cho ODF đầu A, 48 sợi cho ODF đầu B.
5	Adapter quang SC/UPC – SM (Simplex)	Cái	96	Chuẩn Zirconia ceramic sleeve. Lắp mặt trước 2 ODF.
6	Ống co nhiệt 60mm bọc thép	Ống	96	Bảo vệ mối hàn nhiệt tại 2 đầu ODF.
7	Măng xông quang 48FO nằm ngang	Bộ	01	Dự phòng 1 điểm măng xông trên tuyến nối cáp/rẽ nhánh.
8	Dây nhảy quang SC – LC, 3m (SM)	Sợi	96	Kết nối từ cổng SC mặt trước ODF cắm vào Module LC trên Switch.
9	Chuỗi kẹp treo néo cáp thẳng/néo góc	Bộ	Theo thực tế	Kẹp cáp treo, tăng đơ, đai inox, khóa đai cột điện (bóc tách tùy số lượng cột).

5. FAQ (Câu Hỏi Thường Gặp)

Q: Tại sao phải mua 96 sợi dây nhảy quang cho tuyến trục chỉ có 48 sợi?

A: Đây là lỗi QS mới vào nghề thường mắc phải. Một luồng cáp 48 sợi (48 FO) đòi hỏi 48 giao tiếp ở điểm xuất phát (Tòa nhà A) và 48 giao tiếp tại điểm đích (Tòa nhà B) để kết nối từ vỏ tủ ODF vào tới tận cổng của thiết bị Switch mạng. Do đó, tổng dự toán dây nhảy (Patchcord) bắt buộc phải là 48 + 48 = 96 sợi.

Q: Tôi có thể tận dụng măng xông quang cũ chuẩn 24FO để đóng măng xông 48FO không?

A: Về lý thuyết vật lý là cố nhồi nhét được, nhưng kỹ thuật là cấm kỵ. Khay hàn của măng xông 24FO không đủ số lượng rãnh cài ống co nhiệt cho 48 mối nối. Nếu xếp chồng ống co nhiệt hoặc tháo nắp khay hàn để nhét, sợi quang sẽ bị cấn ép nứt gãy trong quá trình đóng nắp hoặc chịu suy hao cực lớn.

Q: Vỏ tủ ODF 48FO dùng chung cho mạng Single-mode và Multimode có khác nhau không?

A: Khung sắt (vỏ sắt) và khay hàn hoàn toàn giống nhau và dùng chung được. Bạn chỉ cần lên danh mục vật tư thay đổi lõi bên trong: Đổi dây hàn Pigtail và Adapter từ màu xanh dương (Single-mode chuẩn OS2) sang màu xanh lơ (Aqua – chuẩn OM3/OM4 Multimode).

Đọc bài viết sau về Cách kiểm tra và nghiệm thu tuyến cáp quang 48FO bằng OTDR để biết thêm chi tiết.
