Dây nhảy quang là gì và ứng dụng

Dây nhảy quang là gì và ứng dụng là chủ đề được nhiều doanh nghiệp, kỹ thuật viên và đơn vị thi công quan tâm khi xây dựng hệ thống mạng quang. Dây nhảy quang đóng vai trò kết nối giữa các thiết bị quang, giúp tín hiệu truyền ổn định với suy hao thấp. Nhờ nhiều chuẩn kết nối và chủng loại khác nhau, sản phẩm được sử dụng rộng rãi trong trung tâm dữ liệu, doanh nghiệp, nhà máy, trường học và hệ thống viễn thông.

Dây nhảy quang là gì?

Khi tìm hiểu Dây nhảy quang là gì và ứng dụng, trước tiên cần hiểu khái niệm cơ bản.

Dây nhảy quang là đoạn cáp quang được gắn sẵn đầu connector ở một hoặc hai đầu.

Sản phẩm dùng để kết nối thiết bị quang.

Dây giúp truyền tín hiệu ánh sáng.

Quá trình truyền diễn ra nhanh.

Suy hao tín hiệu rất thấp.

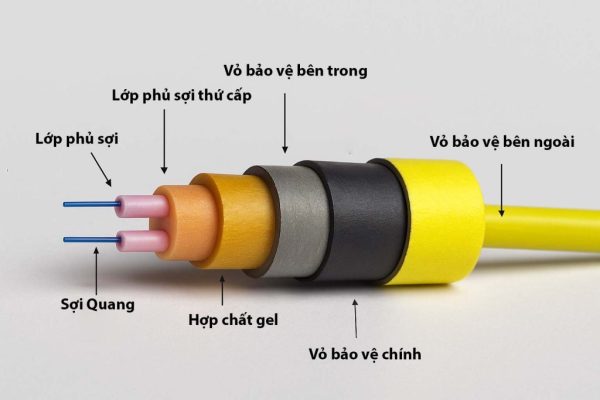

Cấu tạo của dây nhảy quang

Lõi quang

Lõi quang là nơi truyền tín hiệu ánh sáng.

Đây là thành phần quan trọng nhất.

Lớp phản xạ

Lớp phản xạ giữ ánh sáng bên trong lõi.

Giúp giảm suy hao tín hiệu.

Lớp phủ bảo vệ

Lớp phủ tăng độ bền.

Đồng thời bảo vệ sợi quang.

Sợi gia cường

Sợi Kevlar tăng khả năng chịu lực.

Giảm nguy cơ đứt cáp.

Vỏ ngoài

Vỏ ngoài bảo vệ toàn bộ dây.

Chống bụi và độ ẩm.

Đầu connector

Connector giúp kết nối với thiết bị.

Các chuẩn phổ biến gồm SC, LC, FC và ST.

Nguyên lý hoạt động

Khi sản phẩm được đưa vào hệ thống, tín hiệu sẽ truyền bằng ánh sáng.

Nguồn phát tạo tín hiệu quang.

Ánh sáng truyền trong lõi cáp.

Thiết bị đầu nhận tiếp nhận tín hiệu.

Quá trình diễn ra gần như tức thời.

Đảm bảo tốc độ truyền ổn định.

Các loại dây nhảy quang phổ biến

 Singlemode

Sử dụng cho khoảng cách truyền xa.

Thường có màu vàng.

Phù hợp mạng viễn thông.

 Multimode

Phù hợp khoảng cách ngắn.

Thường có màu cam hoặc xanh Aqua.

Được sử dụng trong Data Center.

 SC SC

Hai đầu sử dụng chuẩn SC.

Lắp đặt đơn giản.

Ứng dụng rất phổ biến.

 LC LC

Kích thước nhỏ.

Phù hợp Switch mật độ cao.

Tiết kiệm không gian.

FC FC

Đầu nối dạng ren.

Khả năng kết nối chắc chắn.

Thường dùng trong đo kiểm.

 ST ST

Đầu nối xoay khóa.

Thường xuất hiện ở hệ thống cũ.

Ưu điểm

Chi phí hợp lý.

Suy hao thấp.

Tốc độ truyền cao.

Độ ổn định tốt.

Dễ thay thế.

Dễ bảo trì.

Lắp đặt nhanh.

Khả năng chống nhiễu cao.

Tuổi thọ dài.

Thông số kỹ thuật

Đường kính lõi 9/125µm.

Đường kính lõi 50/125µm.

Đường kính lõi 62.5/125µm.

Đầu nối SC.

Đầu nối LC.

Đầu nối FC.

Đầu nối ST.

Nhiều chiều dài khác nhau.

Dây nhảy quang được ứng dụng ở đâu?

Khi tìm hiểu Dây nhảy quang là gì và ứng dụng, có thể thấy sản phẩm xuất hiện trong rất nhiều hệ thống.

Trung tâm dữ liệu.

Doanh nghiệp.

Nhà máy.

Trường học.

Bệnh viện.

Hệ thống camera IP.

Tủ ODF quang.

Trạm viễn thông.

Phòng máy chủ.

Mạng nội bộ tốc độ cao.

Ứng dụng của dây nhảy quang trong hệ thống mạng

Khi tìm hiểu về sản phẩm, nhiều người thường chỉ nghĩ đến việc kết nối cáp quang. Trên thực tế, dây nhảy quang còn đảm nhận vai trò quan trọng trong việc duy trì sự ổn định của toàn bộ hệ thống truyền dẫn.

Trong trung tâm dữ liệu, dây nhảy quang được sử dụng để kết nối giữa Switch quang và Module quang SFP.

Tại doanh nghiệp, sản phẩm kết nối tủ ODF với các thiết bị mạng.

Trong hệ thống camera IP, dây nhảy quang giúp truyền tín hiệu hình ảnh ổn định.

Các nhà máy sử dụng dây nhảy quang để kết nối dây chuyền sản xuất.

Trường học triển khai hệ thống mạng nội bộ bằng dây nhảy quang.

Bệnh viện sử dụng dây nhảy quang để kết nối các phòng ban.

Các đơn vị viễn thông sử dụng dây nhảy quang trong mạng truyền dẫn.

Hệ thống FTTH cũng sử dụng dây nhảy quang để kết nối thiết bị đầu cuối.

Cách lựa chọn dây nhảy quang phù hợp

Để lựa chọn đúng sản phẩm, trước tiên cần xác định khoảng cách truyền.

Nếu truyền xa, nên chọn dây nhảy quang Singlemode.

Nếu truyền trong trung tâm dữ liệu, Multimode sẽ phù hợp hơn.

Tiếp theo cần xác định loại đầu nối.

SC là chuẩn phổ biến nhất.

LC phù hợp với thiết bị mật độ cao.

FC thích hợp cho hệ thống đo kiểm.

ST thường xuất hiện trong hệ thống cũ.

Ngoài đầu nối, cần lựa chọn đúng chiều dài.

Không nên sử dụng dây quá dài.

Điều này giúp giảm chi phí và hạn chế suy hao.

Cũng không nên chọn dây quá ngắn.

Việc lắp đặt sẽ khó khăn hơn.

Nên ưu tiên dây nhảy quang có chứng nhận chất lượng.

Sản phẩm chính hãng luôn đảm bảo hiệu suất tốt hơn.

So sánh dây nhảy quang Singlemode và Multimode

Singlemode sử dụng lõi quang nhỏ.

Khoảng cách truyền rất xa.

Bước sóng phổ biến là 1310nm và 1550nm.

Chi phí thiết bị cao hơn.

Multimode sử dụng lõi lớn hơn.

Khoảng cách truyền ngắn.

Bước sóng phổ biến là 850nm.

Chi phí đầu tư thấp hơn.

Singlemode phù hợp hệ thống viễn thông.

Multimode phù hợp doanh nghiệp.

Mỗi loại đều có ưu điểm riêng.

Việc lựa chọn cần dựa trên nhu cầu thực tế.

Tiêu chí đánh giá dây nhảy quang chất lượng

Khi tìm hiểu Dây nhảy quang là gì và ứng dụng, chất lượng luôn là yếu tố cần quan tâm.

Lõi quang phải đạt tiêu chuẩn quốc tế.

Đầu connector cần được đánh bóng chính xác.

Độ suy hao chèn phải thấp.

Độ phản xạ ngược cần đạt yêu cầu.

Vỏ cáp phải dẻo và bền.

Sợi Kevlar cần có khả năng chịu lực tốt.

Đầu nối không bị lỏng.

Khả năng truyền tín hiệu ổn định.

Sản phẩm nên có CO và CQ.

Thương hiệu uy tín sẽ đảm bảo chất lượng hơn.

Hướng dẫn lắp đặt dây nhảy quang

Trước khi lắp đặt cần kiểm tra toàn bộ dây.

Không sử dụng dây bị gãy.

Không sử dụng đầu connector bị nứt.

Làm sạch đầu connector trước khi kết nối.

Cắm connector đúng chiều.

Không dùng lực quá mạnh.

Kiểm tra tín hiệu sau khi kết nối.

Đo suy hao nếu cần.

Đánh dấu từng tuyến cáp.

Sắp xếp dây gọn gàng trong tủ ODF.

Việc thi công đúng kỹ thuật sẽ tăng tuổi thọ sản phẩm.

Những lỗi thường gặp

Đầu connector bị bẩn.

Sợi quang bị gãy.

Connector cắm chưa hết.

Sai loại đầu nối.

Sai chuẩn Singlemode và Multimode.

Sử dụng Module quang không tương thích.

Dây bị gập quá mức.

Bán kính uốn không đạt yêu cầu.

Suy hao tín hiệu tăng cao.

Đứt lõi quang.

Kiểm tra định kỳ sẽ giúp phát hiện lỗi sớm.

Cách bảo quản dây nhảy quang

Không cuộn dây quá chặt.

Không kéo căng dây.

Không giẫm lên dây.

Không để dây tiếp xúc hóa chất.

Đặt dây nơi khô ráo.

Vệ sinh đầu connector định kỳ.

Sử dụng nắp bảo vệ khi không dùng.

Không để bụi bám vào đầu nối.

Kiểm tra tình trạng dây thường xuyên.

Bảo quản đúng cách giúp kéo dài tuổi thọ sản phẩm.

Thiết bị thường sử dụng cùng dây nhảy quang

Sau khi tìm hiểu Dây nhảy quang là gì và ứng dụng, bạn nên lựa chọn các thiết bị đồng bộ.

Module quang SFP giúp truyền và nhận tín hiệu quang.

ODF quang quản lý các đầu nối quang.

Adapter quang kết nối hai đầu connector.

Pigtail quang dùng để hàn nối sợi quang.

Thiết bị chuyển đổi quang điện kết nối mạng đồng với mạng quang.

Cáp quang Singlemode phù hợp truyền xa.

Cáp quang Multimode OM2 phù hợp mạng nội bộ.

Switch quang mở rộng kết nối.

Router quản lý lưu lượng mạng.

Việc sử dụng đồng bộ giúp hệ thống hoạt động ổn định hơn.

Những lưu ý khi sử dụng dây nhảy quang

Không bẻ cong dây vượt bán kính cho phép.

Không tháo lắp liên tục.

Không chạm tay vào đầu connector.

Vệ sinh bằng dụng cụ chuyên dụng.

Không sử dụng dây kém chất lượng.

Thay thế ngay khi phát hiện hư hỏng.

Kiểm tra tín hiệu định kỳ.

Lưu trữ dây đúng kỹ thuật.

Xu hướng phát triển của dây nhảy quang

Hệ thống mạng tốc độ cao ngày càng phổ biến.

Nhu cầu sử dụng dây nhảy quang liên tục tăng.

Các trung tâm dữ liệu mở rộng nhanh.

Mạng 10Gbps và 40Gbps phát triển mạnh.

Dây nhảy quang chuẩn LC ngày càng được sử dụng nhiều.

Các sản phẩm có suy hao thấp được ưu tiên.

Vật liệu vỏ cáp ngày càng bền hơn.

Khả năng chống cháy cũng được cải thiện.

Câu hỏi thường gặp

Dây nhảy quang có tái sử dụng được không?

Có.

Nếu đầu connector còn nguyên vẹn.

Nếu suy hao vẫn đạt tiêu chuẩn.

Dây nhảy quang dùng được ngoài trời không?

Có.

Nếu sử dụng đúng loại chuyên dụng.

Dây nhảy quang có cần vệ sinh không?

Có.

Đầu connector nên được vệ sinh định kỳ.

Điều này giúp giảm suy hao tín hiệu.

Dây nhảy quang có nhiều chiều dài không?

Có.

Các chiều dài phổ biến gồm 1m, 2m, 3m, 5m, 10m và dài hơn.

Kết luận

Qua bài viết Dây nhảy quang là gì và ứng dụng, có thể thấy đây là phụ kiện không thể thiếu trong mọi hệ thống mạng quang hiện đại. Dây nhảy quang giúp kết nối các thiết bị quang với độ suy hao thấp, tốc độ truyền cao và khả năng hoạt động ổn định. Với nhiều chuẩn đầu nối như SC, LC, FC và ST cùng các dòng Singlemode và Multimode, sản phẩm đáp ứng đa dạng nhu cầu từ doanh nghiệp, trung tâm dữ liệu đến hệ thống viễn thông.

Để đạt hiệu quả tối ưu, nên lựa chọn dây nhảy quang chính hãng và kết hợp cùng Module quang SFP, Cáp quang Multimode OM2, ODF quang, Adapter quang, Pigtail quang, Thiết bị chuyển đổi quang điện, Switch quang và Router. Việc đầu tư đúng thiết bị và thi công đúng kỹ thuật sẽ giúp hệ thống truyền dẫn hoạt động ổn định, giảm suy hao tín hiệu, nâng cao tuổi thọ và dễ dàng mở rộng trong tương lai.
