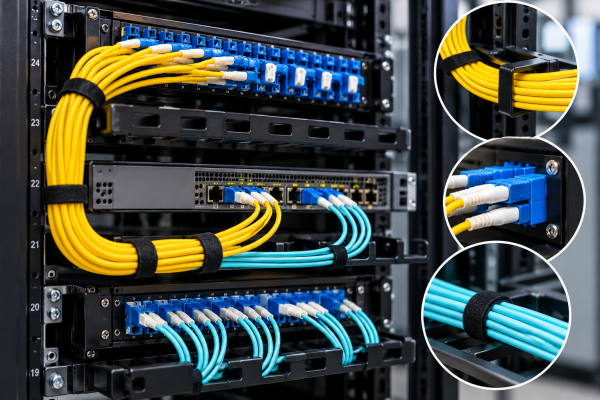

Dây Nhảy Quang Cho Tủ Rack: Cách Chọn Và Bố Trí Đúng Kỹ Thuật

Dây nhảy quang trong tủ rack có nhiệm vụ kết nối thiết bị mạng với ODF, patch panel hoặc các thiết bị quang khác. Cách chọn dây ảnh hưởng trực tiếp đến khả năng quản lý không gian và bảo trì hệ thống.

Với những dự án cần nhiều loại dây, bạn có thể tham khảo thêm các loại dây nhảy quang và thông tin sản phẩm trước khi lập danh sách vật tư.

Tuy nhiên, lựa chọn dây cho tủ rack không chỉ dựa vào loại connector. Chiều dài, hướng đi dây, mật độ cổng và cách bố trí thiết bị cũng cần được tính toán.

Dây nhảy quang trong tủ rack dùng để làm gì?

Tủ rack tập trung nhiều thiết bị mạng trong một không gian giới hạn.

Trong đó có thể gồm switch, ODF, patch panel, module quang và các thiết bị truyền dẫn.

Dây nhảy quang tạo kết nối giữa những thiết bị này.

Một hệ thống có thể sử dụng nhiều cấu hình dây khác nhau.

Ví dụ:

• ODF kết nối switch.
• Patch panel kết nối thiết bị quang.
• Switch kết nối module quang.
• Hai thiết bị quang kết nối trực tiếp.
• Các khay phối quang kết nối với nhau.

Vì vậy, mỗi vị trí cần được xác định trước khi chọn dây.

Vì sao cần chọn dây phù hợp cho tủ rack?

Không gian trong tủ rack thường khá hạn chế.

Nếu sử dụng dây quá dài, phần dây dư có thể tạo thành nhiều vòng lớn.

Điều này làm khu vực phía trước thiết bị trở nên khó quản lý.

Nếu dây quá ngắn, quá trình lắp đặt lại có thể gặp khó khăn.

Dây bị kéo căng cũng không phải cách bố trí phù hợp.

Do đó, mục tiêu không phải chọn dây ngắn nhất.

Mục tiêu là chọn chiều dài đủ dùng và thuận tiện cho việc quản lý.

Các vị trí thường sử dụng dây nhảy quang trong rack

Dây nhảy quang có thể được sử dụng tại nhiều vị trí khác nhau.

Kết nối ODF với switch

Đây là một cấu hình phổ biến.

Một đầu dây kết nối với ODF.

Đầu còn lại kết nối với cổng quang trên switch hoặc module quang.

Trước khi đặt dây, cần kiểm tra connector ở cả hai phía.

Kết nối patch panel với thiết bị

Một số hệ thống sử dụng patch panel để quản lý các đường kết nối.

Dây nhảy quang được sử dụng để tạo kết nối từ panel tới thiết bị.

Khi đó, chiều dài cần được tính theo vị trí thực tế giữa hai điểm.

Kết nối giữa các thiết bị

Một số hệ thống có thể kết nối trực tiếp hai thiết bị quang.

Trong trường hợp này, cần xác định connector của từng thiết bị.

Sau đó mới chọn cấu hình dây phù hợp.

Cách xác định chiều dài dây trong tủ rack

Chiều dài là yếu tố cần tính toán trước khi đặt hàng.

Không nên chọn theo thói quen như tất cả đều dùng dây 3m.

Khoảng cách giữa các thiết bị có thể rất khác nhau.

Ví dụ, switch và ODF đặt gần nhau có thể chỉ cần dây ngắn.

Nếu hai thiết bị nằm ở các vị trí khác nhau, cần thêm khoảng dự phòng để đi dây.

Đo theo đường đi thực tế

Không nên chỉ đo khoảng cách theo đường thẳng.

Hãy tính cả đường đi của dây trong rack.

Dây có thể phải đi qua thanh quản lý cáp hoặc vòng dẫn hướng.

Do đó, chiều dài thực tế cần lớn hơn khoảng cách trực tiếp giữa hai cổng.

Không nên để dây quá căng

Dây cần có đủ độ dài để thao tác.

Khi bảo trì thiết bị, kỹ thuật viên cũng cần có khoảng dây để di chuyển đầu nối.

Dây quá ngắn sẽ gây khó khăn trong những thao tác này.

Không nên để dây dư quá nhiều

Dây quá dài tạo thêm phần dư trong rack.

Nếu có nhiều sợi cùng dư, khu vực phía trước có thể trở nên rối.

Điều này làm việc xác định từng tuyến kết nối khó hơn.

Chọn connector như thế nào cho tủ rack?

Connector cần được xác định dựa trên cổng của thiết bị.

Một số loại thường gặp gồm SC và LC.

Khi thiết bị sử dụng cổng LC

Nếu thiết bị và module đều sử dụng LC, có thể lựa chọn cấu hình LC phù hợp.

LC có thiết kế nhỏ gọn.

Đây là một ưu điểm khi hệ thống có mật độ cổng cao.

Khi ODF sử dụng SC

Nếu ODF sử dụng SC nhưng thiết bị sử dụng LC, có thể cần cấu hình SC-LC.

Tuy nhiên, vẫn cần kiểm tra chính xác cổng ở hai đầu.

Không nên chọn dây chỉ dựa vào tên thiết bị.

Dây Simplex hay Duplex cho tủ rack?

Việc lựa chọn Simplex hoặc Duplex phụ thuộc vào thiết kế kết nối.

Simplex sử dụng một sợi quang.

Duplex sử dụng hai sợi quang.

Nếu hệ thống yêu cầu hai đường truyền, cần sử dụng cấu hình phù hợp với thiết bị.

Trước khi đặt hàng, nên kiểm tra sơ đồ kết nối.

Đây là cách đơn giản để hạn chế nhầm loại dây.

Cách bố trí dây nhảy quang trong tủ rack

Sau khi chọn đúng dây, việc bố trí cũng rất quan trọng.

Đi dây theo tuyến rõ ràng

Các dây nên được đi theo một hướng thống nhất.

Không nên để dây chạy chéo qua nhiều thiết bị.

Cách bố trí này giúp hệ thống dễ kiểm tra hơn.

Hạn chế tạo vòng dây lớn

Phần dây dư nên được bố trí gọn.

Không nên cuộn dây quá chặt.

Cũng không nên tạo những vòng nhỏ làm dây bị uốn mạnh.

Tách các nhóm kết nối

Nếu có nhiều đường quang, nên chia theo từng nhóm.

Có thể phân nhóm theo:

• Tủ rack.
• Thiết bị.
• Khu vực.
• Hướng kết nối.
• Loại hệ thống.

Cách này giúp việc bảo trì dễ hơn.

Có nên sử dụng dây cùng chiều dài trong một rack?

Không nhất thiết.

Việc dùng cùng một chiều dài có thể giúp đơn giản hóa việc quản lý kho.

Tuy nhiên, nếu khoảng cách giữa các thiết bị khác nhau, sử dụng cùng chiều dài có thể tạo nhiều dây dư.

Vì vậy, nên ưu tiên chiều dài phù hợp với từng vị trí.

Nếu dự án cần tiêu chuẩn hóa vật tư, có thể chọn một số chiều dài phổ biến.

Nhưng vẫn cần kiểm tra trước khi đặt số lượng lớn.

Cách lập danh sách dây nhảy quang cho một tủ rack

Thay vì ghi chung tổng số lượng, nên lập danh sách theo từng kết nối.

Ví dụ:

Vị trí	Điểm đầu	Điểm cuối	Chiều dài	Số lượng
Rack 01	ODF	Switch 01	2m	12
Rack 01	ODF	Switch 02	3m	12
Rack 02	ODF	Switch 03	3m	24
Rack 02	Panel	Switch 04	2m	12

Bảng này giúp kỹ thuật viên dễ kiểm tra hơn.

Khi nhận hàng, từng nhóm cũng có thể được đối chiếu nhanh.

Nên đánh dấu hai đầu dây như thế nào?

Với hệ thống có nhiều kết nối, việc đánh dấu dây rất hữu ích.

Mỗi dây có thể được gắn mã ở hai đầu.

Mã này nên tương ứng với sơ đồ kết nối.

Ví dụ:

ODF-01 / SW-01 / P01

Mã cụ thể cần được thống nhất theo quy ước của dự án.

Không nên đặt mã tùy ý cho từng dây.

Quản lý màu dây trong tủ rack

Màu dây có thể hỗ trợ nhận diện nhanh.

Doanh nghiệp có thể xây dựng quy ước màu theo từng nhóm.

Ví dụ:

• Màu cho hệ thống chính.
• Màu cho hệ thống dự phòng.
• Màu theo khu vực.
• Màu theo loại kết nối.

Tuy nhiên, màu không nên là thông tin duy nhất để nhận diện.

Mỗi dây vẫn nên có mã hoặc sơ đồ đi kèm.

Những lỗi thường gặp khi bố trí dây quang trong rack

Dùng dây quá dài

Phần dây dư nhiều khiến rack khó quản lý.

Dùng dây quá ngắn

Dây bị căng và khó thao tác.

Không đánh dấu hai đầu

Khi có nhiều sợi, kỹ thuật viên khó xác định tuyến kết nối.

Đi dây chéo

Dây chạy qua nhiều thiết bị làm việc bảo trì khó hơn.

Gom quá nhiều dây vào một vị trí

Mật độ dây cao có thể khiến việc kiểm tra từng kết nối mất thời gian.

Không lập sơ đồ

Khi thay đổi thiết bị, việc truy tìm tuyến kết nối sẽ khó khăn hơn.

Cách bảo quản dây nhảy quang chưa sử dụng

Dây dự phòng cũng cần được bảo quản đúng cách.

Không nên để dây bị đè bởi thiết bị nặng.

Đầu connector nên được bảo vệ khỏi bụi.

Không nên kéo hoặc bẻ dây khi di chuyển.

Nếu chưa sử dụng ngay, nên giữ dây trong bao bì phù hợp.

Đồng thời, cần bảo quản ở khu vực khô ráo.

Kiểm tra dây trước khi đưa vào hệ thống

Trước khi lắp đặt, nên kiểm tra tình trạng bên ngoài.

Hãy kiểm tra:

• Vỏ dây.
• Đầu connector.
• Nắp bảo vệ.
• Dấu hiệu gập hoặc kéo căng.
• Mã sản phẩm.
• Chiều dài.
• Cấu hình hai đầu.

Nếu có thiết bị đo phù hợp, có thể thực hiện kiểm tra theo quy trình kỹ thuật của dự án.

Không nên đưa ngay một dây có dấu hiệu hư hỏng vào hệ thống.

Khi nào nên thay dây nhảy quang?

Không nhất thiết phải thay dây theo một thời gian cố định.

Việc thay thế nên dựa trên tình trạng thực tế và yêu cầu của hệ thống.

Một số dấu hiệu cần kiểm tra gồm:

• Connector có dấu hiệu hư hỏng.
• Vỏ dây bị tổn thương.
• Dây bị uốn hoặc kéo bất thường.
• Kết nối phát sinh vấn đề.
• Thay đổi thiết bị.
• Thay đổi cấu hình hệ thống.

Khi phát hiện vấn đề, nên kiểm tra cả dây và thiết bị liên quan.

Không nên kết luận nguyên nhân chỉ từ một dấu hiệu.

Checklist chọn dây nhảy quang cho tủ rack

Trước khi đặt hàng, hãy kiểm tra:

• Xác định thiết bị đầu A.
• Xác định thiết bị đầu B.
• Xác định connector hai đầu.
• Xác định loại sợi.
• Xác định Simplex hoặc Duplex.
• Xác định UPC hoặc APC.
• Đo chiều dài tuyến đi.
• Xác định số lượng.
• Lập mã cho từng tuyến.
• Chuẩn bị sơ đồ kết nối.

Checklist này giúp giảm nhầm lẫn trong quá trình triển khai.

Câu hỏi thường gặp về dây nhảy quang trong tủ rack

Dây nhảy quang trong rack nên dài bao nhiêu?

Không có một chiều dài cố định cho mọi tủ rack. Nên tính theo khoảng cách và đường đi thực tế.

Có nên dùng dây 3m cho tất cả kết nối không?

Không nhất thiết. Chiều dài nên phù hợp với từng vị trí.

Dây quá dài có ảnh hưởng đến quản lý rack không?

Có thể. Phần dây dư nhiều làm khu vực kết nối khó quản lý hơn.

Dây quá ngắn có nên cố lắp không?

Không nên. Dây bị căng có thể gây khó khăn khi lắp đặt và bảo trì.

Có cần đánh dấu dây không?

Nên đánh dấu nếu hệ thống có nhiều kết nối.

Có nên phân màu dây không?

Có thể. Màu giúp nhận diện nhanh nhưng nên kết hợp với mã và sơ đồ.

ODF SC và switch LC nên chọn dây gì?

Cần kiểm tra chính xác cổng hai phía. Nếu một bên SC và một bên LC, cấu hình SC-LC có thể phù hợp.

Có cần kiểm tra dây trước khi lắp không?

Nên kiểm tra tình trạng vật lý và cấu hình trước khi đưa vào hệ thống.

Kết luận

Dây nhảy quang trong tủ rack cần được lựa chọn dựa trên thiết bị, connector, loại sợi, chiều dài và cách bố trí thực tế.

Một dây phù hợp không chỉ giúp tạo kết nối giữa hai thiết bị. Nó còn hỗ trợ việc quản lý và bảo trì hệ thống.

Đối với tủ rack có nhiều kết nối, nên lập bảng vật tư và sơ đồ tuyến trước khi đặt hàng.

Bạn có thể tham khảo danh mục dây nhảy quang của IPNET để lựa chọn cấu hình phù hợp.

Nếu cần tham khảo thêm các dòng dây và thông tin sản phẩm, xem bảng các loại dây nhảy quang.
