Cáp Quang OM2 Dùng Cho Hệ Thống Nào? Ứng Dụng Thực Tế

Trong quá trình xây dựng hạ tầng mạng, lựa chọn đúng loại cáp quang ảnh hưởng trực tiếp đến tốc độ, độ ổn định và khả năng mở rộng hệ thống. Với những mạng có khoảng cách truyền vừa phải, cáp quang multimode OM2 vẫn là lựa chọn đáng cân nhắc nhờ chi phí hợp lý và khả năng đáp ứng tốt nhu cầu truyền dữ liệu.

Vậy cáp quang OM2 dùng cho hệ thống nào? Loại cáp này phù hợp với mạng LAN doanh nghiệp, kết nối giữa các phòng ban, backbone trong tòa nhà và một số hệ thống Data Center quy mô phù hợp.

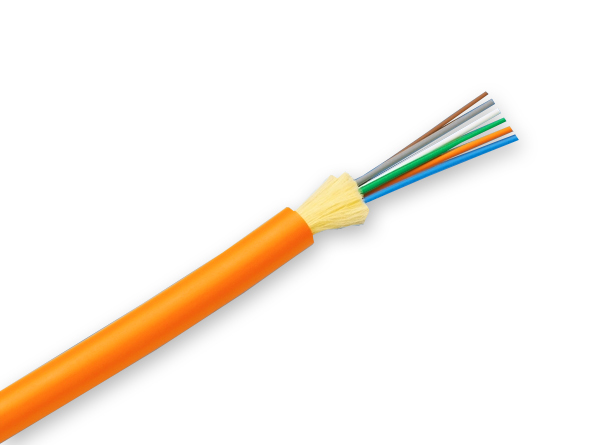

Cáp quang OM2 là gì?

OM2 là một chuẩn cáp quang multimode được thiết kế cho các hệ thống truyền dẫn quang trong phạm vi tương đối ngắn. Sợi quang OM2 thường có cấu trúc lõi 50/125µm và hoạt động phổ biến tại bước sóng 850nm.

Khác với cáp quang single mode, cáp multimode truyền nhiều mode ánh sáng trong lõi sợi. Đặc điểm này giúp thiết bị có thể truyền dữ liệu với chi phí phù hợp trong những tuyến mạng không quá dài.

Đối với cấu hình 12FO, cáp có 12 sợi quang bên trong. Số lượng sợi lớn giúp doanh nghiệp triển khai nhiều đường truyền hoặc dành một phần sợi cho nhu cầu dự phòng.

Bạn có thể tham khảo thêm thông tin chuyên sâu về cáp quang multimode OM2 để xem cấu hình, thông số và đặc điểm của sản phẩm cụ thể.

Cáp quang OM2 dùng cho hệ thống nào?

Đây là câu hỏi quan trọng trước khi lựa chọn cáp. OM2 không phải giải pháp phù hợp cho mọi tuyến truyền dẫn. Loại cáp này phát huy hiệu quả tốt nhất trong những hệ thống có khoảng cách vừa phải và yêu cầu băng thông ổn định.

1. Hệ thống mạng LAN doanh nghiệp

Mạng LAN là một trong những môi trường phù hợp với cáp quang OM2.

Trong các tòa nhà văn phòng, doanh nghiệp thường cần kết nối:

• Phòng máy chủ với các tầng.
• Switch trung tâm với switch phân phối.
• Các khu vực làm việc với phòng thiết bị.
• Các tủ mạng trong cùng tòa nhà.
• Các phân khu trong khu công nghiệp.

Cáp quang OM2 có thể được sử dụng làm đường backbone nội bộ khi khoảng cách và yêu cầu băng thông nằm trong phạm vi mà chuẩn OM2 đáp ứng.

Ưu điểm lớn là đường truyền quang không bị ảnh hưởng bởi nhiễu điện từ như cáp đồng. Đây là yếu tố quan trọng trong môi trường có nhiều thiết bị điện và thiết bị mạng hoạt động đồng thời.

2. Kết nối giữa các switch mạng

Trong hệ thống mạng doanh nghiệp, nhiều switch thường được bố trí tại các khu vực khác nhau. Khi khoảng cách giữa các tủ mạng lớn hơn khả năng triển khai cáp mạng đồng, cáp quang trở thành phương án phù hợp.

OM2 có thể được sử dụng để kết nối các switch thông qua module quang multimode tương thích.

Mô hình phổ biến có thể triển khai như sau:

Core Switch → cáp quang OM2 → Distribution Switch → Access Switch

Cấu trúc này giúp hệ thống giảm phụ thuộc vào đường truyền đồng ở các đoạn backbone.

Đồng thời, doanh nghiệp có thể bố trí thêm các sợi quang dự phòng nếu sử dụng cáp có nhiều core như loại 12FO.

3. Backbone trong tòa nhà

Các tòa nhà văn phòng, trường học, bệnh viện và khu phức hợp thường có nhiều tầng hoặc nhiều khu vực cần kết nối mạng.

Trong trường hợp này, đường backbone đóng vai trò kết nối các tủ mạng với hệ thống trung tâm.

Cáp OM2 có thể được cân nhắc cho các tuyến backbone nội bộ có khoảng cách phù hợp. Đặc biệt, cấu hình nhiều sợi giúp hệ thống có thêm khả năng mở rộng trong tương lai.

Thay vì chỉ triển khai đúng số sợi đang sử dụng, doanh nghiệp có thể lựa chọn cáp nhiều core để dành sợi cho:

• Kết nối dự phòng.
• Mở rộng thêm thiết bị.
• Tăng số lượng đường truyền.
• Thay thế khi một sợi gặp sự cố.

Cách thiết kế này giúp hạn chế việc phải kéo lại tuyến cáp khi hệ thống phát triển.

4. Hệ thống Data Center quy mô phù hợp

OM2 từng được sử dụng khá phổ biến trong các hệ thống trung tâm dữ liệu và mạng máy chủ.

Tuy nhiên, khi lựa chọn cáp cho Data Center, cần xem xét kỹ tốc độ truyền, khoảng cách và khả năng nâng cấp trong tương lai.

Với những hệ thống yêu cầu tốc độ cao hơn hoặc khoảng cách xa hơn, OM3, OM4 hoặc các giải pháp quang khác có thể phù hợp hơn.

Do đó, không nên lựa chọn OM2 chỉ dựa trên giá thành.

Cần đánh giá toàn bộ hệ thống trước khi quyết định.

5. Hệ thống camera IP

Camera IP ngày càng được sử dụng rộng rãi tại doanh nghiệp, nhà máy, trường học và khu đô thị.

Ở những hệ thống có khoảng cách giữa các khu vực lớn, cáp quang có thể được sử dụng để truyền dữ liệu từ camera hoặc switch camera về trung tâm.

OM2 có thể được cân nhắc cho những tuyến camera nội bộ có khoảng cách phù hợp.

Đặc biệt, truyền dẫn bằng sợi quang giúp hạn chế tác động của nhiễu điện từ. Đây là ưu điểm đáng chú ý tại các nhà máy hoặc khu vực có nhiều thiết bị điện công suất lớn.

Tuy nhiên, cần lựa chọn thiết bị chuyển đổi quang và module quang tương thích với chuẩn multimode.

6. Mạng trường học và bệnh viện

Trường học và bệnh viện thường có nhiều khu vực cần kết nối mạng.

Một hệ thống có thể bao gồm:

• Phòng máy chủ.
• Phòng hành chính.
• Phòng học.
• Khu vực camera.
• Phòng thiết bị.
• Các tòa nhà hoặc khu nhà khác nhau.

Nếu khoảng cách giữa các điểm kết nối nằm trong phạm vi phù hợp, cáp OM2 có thể được sử dụng cho các tuyến backbone.

Đối với những công trình có quy mô lớn, việc khảo sát khoảng cách thực tế là yếu tố bắt buộc trước khi lựa chọn.

Khoảng cách truyền của cáp OM2 có quan trọng không?

Có.

Khoảng cách truyền là một trong những yếu tố quan trọng nhất khi thiết kế mạng quang multimode.

Theo thông tin trên trang sản phẩm của IPNET JSC, OM2 có thể hỗ trợ tốc độ 1Gbps ở khoảng cách lên đến khoảng 550m. Với 10Gbps, khoảng cách tham khảo thấp hơn và phụ thuộc vào thiết bị, tiêu chuẩn truyền dẫn cũng như điều kiện triển khai.

Vì vậy, không nên hiểu rằng OM2 luôn đáp ứng mọi khoảng cách.

Khi thiết kế hệ thống, cần xác định đồng thời:

• Tốc độ truyền mong muốn.
• Chiều dài tuyến cáp.
• Loại module quang.
• Thiết bị đầu cuối.
• Mức suy hao cho phép.
• Môi trường lắp đặt.

Việc tính toán ngay từ đầu giúp hạn chế tình trạng đường truyền không đạt hiệu suất kỳ vọng sau khi thi công.

Cáp OM2 50/125µm có ưu điểm gì?

Cáp OM2 thường sử dụng cấu trúc sợi 50/125µm.

Trong đó:

• 50µm là đường kính lõi.
• 125µm là đường kính lớp cladding.

Cấu trúc này được sử dụng phổ biến trong hệ thống multimode.

Một ưu điểm của OM2 là khả năng đáp ứng tốt các tuyến truyền dẫn nội bộ với mức đầu tư tương đối hợp lý.

Đây cũng là lý do OM2 vẫn có giá trị sử dụng trong những hệ thống chưa cần đến khả năng truyền dẫn cao hơn của OM3 hoặc OM4.

Khi nào nên chọn OM2 thay vì OM3 hoặc OM4?

Không phải cứ chuẩn cao hơn là lựa chọn tốt hơn.

Nếu hệ thống có khoảng cách ngắn, tốc độ yêu cầu ở mức phù hợp và ngân sách cần được tối ưu, OM2 có thể là phương án hợp lý.

Ngược lại, nếu doanh nghiệp dự kiến nâng cấp tốc độ trong tương lai hoặc cần khoảng cách truyền lớn hơn, nên cân nhắc OM3 hoặc OM4 ngay từ giai đoạn thiết kế.

Có thể tham khảo cách lựa chọn theo hướng:

Tuyến ngắn + nhu cầu vừa phải + tối ưu chi phí → OM2

Tốc độ cao hơn + khả năng mở rộng → OM3

Hệ thống hiệu suất cao + yêu cầu khoảng cách lớn hơn → OM4

Việc lựa chọn cần dựa trên thiết kế thực tế thay vì chỉ nhìn vào tên chuẩn cáp.

Những yếu tố cần kiểm tra trước khi mua cáp OM2

Kiểm tra số lượng sợi

12FO, 24FO hay số lượng sợi khác sẽ phụ thuộc vào nhu cầu sử dụng.

Nếu hệ thống cần nhiều đường truyền hoặc có kế hoạch mở rộng, nên cân nhắc loại cáp có số core phù hợp.

Kiểm tra loại vỏ cáp

Môi trường lắp đặt quyết định loại vỏ nên sử dụng.

Cáp trong nhà và ngoài trời có yêu cầu khác nhau về cấu tạo và khả năng bảo vệ.

Một số dòng có thể sử dụng vỏ PE hoặc LSZH tùy cấu hình sản phẩm và môi trường triển khai.

Kiểm tra thiết bị quang

Cáp OM2 cần được sử dụng với thiết bị quang tương thích.

Trước khi mua, nên kiểm tra:

• Module SFP.
• Converter quang.
• Switch quang.
• Đầu nối.
• Dây nhảy quang.
• ODF.

Sự tương thích giữa các thành phần có ảnh hưởng trực tiếp đến khả năng hoạt động của hệ thống.

Kiểm tra suy hao

Suy hao là thông số không nên bỏ qua khi triển khai mạng quang.

Tuyến càng dài và càng có nhiều điểm đấu nối thì việc kiểm soát suy hao càng quan trọng.

Sau khi thi công, nên kiểm tra chất lượng tuyến bằng thiết bị đo chuyên dụng nếu hệ thống yêu cầu độ tin cậy cao.

Có nên sử dụng cáp OM2 cho hệ thống mới?

Câu trả lời phụ thuộc vào yêu cầu của dự án.

Nếu hệ thống mới có nhu cầu truyền dữ liệu ở mức vừa phải và khoảng cách không lớn, OM2 vẫn có thể đáp ứng tốt.

Tuy nhiên, nếu công trình được thiết kế để sử dụng trong nhiều năm và có kế hoạch tăng tốc độ mạng, nên tính đến khả năng nâng cấp ngay từ đầu.

Chi phí đầu tư ban đầu chỉ là một phần của bài toán.

Một hệ thống tốt cần cân bằng giữa:

Chi phí + hiệu suất + khoảng cách + khả năng mở rộng + tính ổn định.

Đây cũng là nguyên tắc quan trọng khi lựa chọn cáp quang cho doanh nghiệp.

Kinh nghiệm lựa chọn cáp OM2 cho doanh nghiệp

Trước khi đặt mua, doanh nghiệp nên lập bảng nhu cầu cụ thể.

Bước 1: Xác định khoảng cách

Đo chiều dài thực tế giữa hai điểm cần kết nối.

Không nên chỉ tính theo khoảng cách đường thẳng. Cần tính cả đường đi thực tế của tuyến cáp.

Bước 2: Xác định tốc độ

Xác định hệ thống cần 1Gbps, 10Gbps hay tốc độ khác.

Thông số này ảnh hưởng trực tiếp đến việc lựa chọn chuẩn multimode.

Bước 3: Xác định số core

Tính số đường truyền cần sử dụng và số sợi dự phòng.

Nếu có kế hoạch mở rộng, nên tính dư ngay từ đầu.

Bước 4: Chọn thiết bị tương thích

Kiểm tra module quang và switch trước khi chốt loại cáp.

Điều này giúp hạn chế lỗi tương thích trong quá trình nghiệm thu.

Bước 5: Xác định môi trường lắp đặt

Cáp đi trong nhà, ngoài trời, đường ống hoặc khu vực có yêu cầu đặc biệt sẽ cần cấu hình khác nhau.

Cáp quang OM2 phù hợp với nhu cầu nào?

Có thể xem OM2 là giải pháp cân bằng cho những hệ thống cần kết nối quang ổn định nhưng chưa cần đến khả năng truyền dẫn cao hơn của các chuẩn multimode mới.

Những nhu cầu thường có thể cân nhắc gồm:

• Mạng LAN doanh nghiệp.
• Backbone trong tòa nhà.
• Kết nối switch.
• Hệ thống camera IP.
• Trường học.
• Bệnh viện.
• Khu công nghiệp.
• Một số hệ thống Data Center phù hợp.

Điểm quan trọng nhất vẫn là khoảng cách và tốc độ truyền thực tế.

Nếu hai yếu tố này nằm trong phạm vi đáp ứng, OM2 có thể mang lại hiệu quả đầu tư tốt.

Kết luận

Cáp quang OM2 dùng cho hệ thống nào? Câu trả lời phổ biến nhất là các hệ thống mạng nội bộ có khoảng cách truyền phù hợp, chẳng hạn mạng LAN doanh nghiệp, backbone tòa nhà, kết nối switch, camera IP và một số hạ tầng Data Center.

Ưu điểm của OM2 nằm ở sự cân bằng giữa hiệu suất và chi phí. Tuy nhiên, khi lựa chọn cần xem xét đồng thời khoảng cách, tốc độ, số sợi, loại vỏ và thiết bị quang tương thích.

Đối với nhu cầu sử dụng cáp quang multimode 12FO OM2, việc lựa chọn đúng cấu hình ngay từ đầu sẽ giúp hệ thống ổn định hơn và thuận lợi khi mở rộng.
