Cách Nối Thẳng Và Rẽ Nhánh Cáp Quang Bằng Măng Xông

Cách nối thẳng và rẽ nhánh cáp quang bằng măng xông đúng kỹ thuật

Trong quá trình triển khai hạ tầng viễn thông, cách nối thẳng và rẽ nhánh cáp quang bằng măng xông ảnh hưởng trực tiếp đến khả năng quản lý tuyến cáp. Hai phương án này phục vụ những mục đích khác nhau. Nối thẳng giúp duy trì tuyến truyền dẫn giữa các đoạn cáp. Rẽ nhánh hỗ trợ phân phối kết nối đến các hướng hoặc khu vực khác nhau.

Để triển khai đúng, kỹ thuật viên cần xác định sơ đồ mạng, số lượng sợi cần đấu nối và cấu trúc cổng cáp. Các mối hàn phải được bố trí gọn trong khay hàn. Sợi quang cũng cần được bảo vệ khỏi lực kéo, gập hoặc xoắn quá mức.

Nếu đang tìm hiểu tổng thể về thiết bị, bạn có thể tham khảo danh mục măng xông quang và bài măng xông cáp quang là gì, cấu tạo và ứng dụng để nắm rõ chức năng của thiết bị trước khi triển khai.

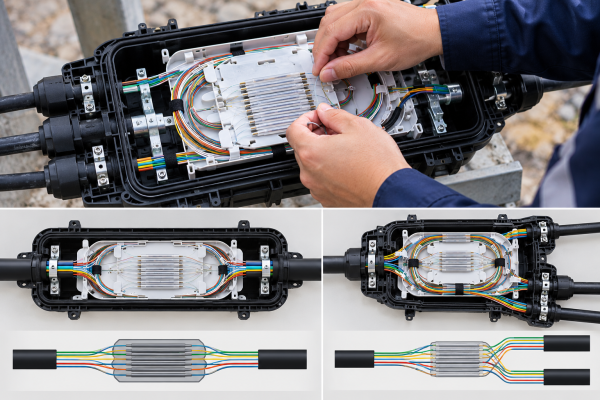

1. Nối thẳng và rẽ nhánh cáp quang khác nhau như thế nào?

Nối thẳng và rẽ nhánh đều có thể sử dụng măng xông cáp quang để bảo vệ mối hàn. Tuy nhiên, hai phương án khác nhau về mục tiêu kết nối, cách bố trí tuyến cáp và yêu cầu quản lý sợi.

1.1. Nối thẳng cáp quang bằng măng xông

Nối thẳng là phương án ghép nối các đoạn cáp nhằm duy trì tuyến truyền dẫn theo hướng ban đầu. Phương án này thường được sử dụng khi chiều dài tuyến cáp cần vượt quá chiều dài của một cuộn cáp hoặc khi phải khôi phục đoạn cáp bị đứt.

Ví dụ, một tuyến cáp quang chạy từ điểm A đến điểm B cần ghép nối thêm một đoạn cáp mới. Kỹ thuật viên sẽ xác định các sợi tương ứng giữa hai đầu cáp, thực hiện hàn nối và sắp xếp mối hàn trong khay.

Với phương án này, cần bảo đảm đúng thứ tự sợi và sơ đồ đánh số. Nếu đấu nhầm sợi, đường truyền có thể không hoạt động hoặc kết nối không đúng đích dự kiến.

1.2. Rẽ nhánh cáp quang bằng măng xông

Rẽ nhánh là phương án phân phối kết nối từ một tuyến cáp chính sang tuyến cáp khác. Cách triển khai này thường xuất hiện tại các điểm phân phối mạng khu dân cư, khu công nghiệp hoặc hệ thống camera giám sát.

Chẳng hạn, tuyến cáp chính chạy dọc một tuyến đường cần cấp kết nối cho hai khu vực lân cận. Tại điểm phân nhánh, kỹ thuật viên tổ chức các sợi quang theo sơ đồ thiết kế và đưa chúng đến các tuyến cần kết nối.

Không phải mọi sợi trong cáp chính đều phải cắt và hàn lại. Tùy cấu trúc mạng, một số sợi có thể tiếp tục đi qua điểm nút. Một số sợi khác được phân bổ cho nhánh mới. Phương án xử lý cụ thể phải dựa trên thiết kế tuyến và loại măng xông được sử dụng.

1.3. Bảng so sánh hai phương án

Tiêu chí	Nối thẳng	Rẽ nhánh
Mục tiêu	Duy trì tuyến truyền dẫn	Phân phối kết nối sang tuyến khác
Cấu trúc mạng	Thường theo một tuyến liên tục	Có thêm hướng kết nối
Bố trí cáp	Tập trung vào hai đầu cáp nối	Cần xác định cáp chính và cáp nhánh
Quản lý sợi	Theo cặp sợi tương ứng	Theo sơ đồ phân bổ từng nhánh
Yêu cầu kiểm tra	Tính liên tục và suy hao tuyến	Tính liên tục của từng nhánh
Hồ sơ kỹ thuật	Sơ đồ nối và bảng sợi	Sơ đồ nhánh và bảng phân bổ sợi

2. Khi nào nên nối thẳng, khi nào nên rẽ nhánh?

Việc lựa chọn phương án đấu nối cần dựa trên sơ đồ mạng và nhu cầu khai thác. Không nên quyết định chỉ dựa vào số lượng cổng trên vỏ thiết bị.

2.1. Trường hợp nên nối thẳng

Nối thẳng phù hợp khi cần ghép hai đoạn cáp để duy trì tuyến truyền dẫn hiện có. Các tình huống phổ biến gồm kéo dài tuyến cáp, nối đoạn cáp mới hoặc khôi phục tuyến sau khi thay thế đoạn hư hỏng.

Trước khi thi công, cần xác định chính xác hai đầu cáp và số lượng sợi cần nối. Kỹ thuật viên nên đối chiếu màu sợi, ký hiệu cáp và hồ sơ tuyến. Việc xác minh này giúp giảm nguy cơ đấu nhầm và hạn chế phải mở măng xông để sửa chữa.

2.2. Trường hợp nên rẽ nhánh

Rẽ nhánh phù hợp khi mạng cần cấp kết nối cho nhiều hướng từ một điểm trên tuyến chính. Phương án này thường được áp dụng khi mở rộng vùng phủ, bổ sung khu vực sử dụng hoặc triển khai thêm nhánh kết nối.

Trước khi rẽ nhánh, cần xác định số sợi dành cho tuyến chính và số sợi cấp cho từng nhánh. Đồng thời, phải tính đến nhu cầu dự phòng trong tương lai. Nếu phân bổ sợi không hợp lý, việc mở rộng mạng sau này có thể tốn thêm chi phí và thời gian.

2.3. Các thông tin cần xác nhận trước khi thi công

Trước khi thực hiện, đội ngũ kỹ thuật nên kiểm tra những nội dung sau:

• Sơ đồ tuyến cáp và vị trí đặt măng xông.
• Loại cáp, số lượng sợi và thứ tự màu sợi.
• Số lượng cáp đi vào, đi ra và cấu hình cổng thiết bị.
• Số mối hàn dự kiến và dung lượng khay hàn.
• Chiều dài cáp dự phòng phục vụ thao tác, bảo trì.
• Phương án cố định cáp và làm kín theo hướng dẫn của nhà sản xuất.
• Yêu cầu đo kiểm, nghiệm thu và cập nhật hồ sơ sau thi công.

3. Quy trình nối thẳng cáp quang bằng măng xông

Quy trình dưới đây mang tính hướng dẫn tổng quát. Kỹ thuật viên cần tuân thủ tài liệu của nhà sản xuất, quy định an toàn và thiết kế được phê duyệt cho từng dự án.

Bước 1: Xác định hai đầu cáp cần nối

Đầu tiên, kiểm tra nhãn cáp và đối chiếu sơ đồ tuyến. Xác định đúng hai đoạn cáp cần ghép nối. Nếu đang khôi phục tuyến bị đứt, cần đánh giá tình trạng cáp trước khi cắt bỏ phần hư hỏng.

Không nên dựa hoàn toàn vào màu sợi để xác định kết nối. Màu sắc phải được đối chiếu với quy ước của loại cáp và hồ sơ triển khai thực tế.

Bước 2: Chuẩn bị cáp và măng xông

Chuẩn bị măng xông, khay hàn, dụng cụ tuốt cáp, máy hàn quang và vật tư bảo vệ mối hàn. Kiểm tra vỏ thiết bị, các cổng cáp, gioăng và phụ kiện cố định trước khi sử dụng.

Chiều dài tuốt vỏ cáp phải phù hợp với cấu trúc măng xông. Không tuốt quá dài hoặc để các thành phần chịu lực của cáp bị xử lý sai quy cách. Những thao tác này cần do người đã được đào tạo thực hiện.

Bước 3: Cố định cáp và phân loại sợi

Đưa cáp vào đúng cổng theo hướng dẫn của nhà sản xuất. Cố định thành phần chịu lực và phần vỏ cáp bằng cơ cấu tương ứng. Không để lực kéo bên ngoài truyền trực tiếp đến sợi quang hoặc mối hàn.

Sau đó, phân loại các sợi theo sơ đồ. Đánh dấu từng nhóm để tránh nhầm lẫn trong quá trình hàn. Cáp dự phòng cũng cần được sắp xếp hợp lý, không chèn ép hoặc tạo góc uốn quá nhỏ.

Bước 4: Hàn nối và sắp xếp mối hàn

Kỹ thuật viên sử dụng máy hàn quang để nối các sợi tương ứng. Sau khi hàn, mối hàn được bảo vệ bằng ống co nhiệt hoặc vật tư chuyên dụng phù hợp.

Tiếp theo, đặt từng mối hàn vào vị trí quy định trên khay. Không xếp chồng tùy tiện hoặc để sợi quang vướng vào nắp và các chi tiết cố định. Bán kính uốn cong phải đáp ứng yêu cầu của nhà sản xuất cáp và thiết bị.

Bước 5: Đóng kín và kiểm tra tuyến

Trước khi đóng nắp, kiểm tra thứ tự sợi, vị trí khay hàn và phần cáp dự phòng. Xác nhận các chi tiết làm kín đã được lắp đúng vị trí. Sau đó, đóng măng xông theo đúng quy trình của nhà sản xuất.

Cuối cùng, thực hiện đo kiểm phù hợp với yêu cầu nghiệm thu. Kết quả cần được đối chiếu với tiêu chuẩn dự án và mức suy hao cho phép. Không nên kết luận chất lượng chỉ dựa trên việc thiết bị đã được đóng kín.

4. Quy trình rẽ nhánh cáp quang bằng măng xông

Rẽ nhánh cần được chuẩn bị kỹ hơn về sơ đồ phân bổ sợi. Nếu thao tác không đúng, tuyến chính có thể bị gián đoạn hoặc nhánh mới không nhận được tín hiệu.

Bước 1: Lập sơ đồ tuyến chính và tuyến nhánh

Xác định tuyến cáp chính, hướng đi của từng nhánh và vị trí lắp đặt măng xông. Ghi rõ những sợi tiếp tục đi qua và những sợi được phân bổ cho nhánh.

Sơ đồ cần thể hiện điểm đầu, điểm cuối và chức năng của từng nhóm sợi. Với mạng có nhiều nhánh, nên lập bảng đối chiếu màu sợi, mã sợi và đích kết nối. Đây là cơ sở để thi công, kiểm tra và bảo trì về sau.

Bước 2: Xác định cấu hình cổng cáp

Kiểm tra số lượng cổng cáp trên măng xông và khả năng tiếp nhận loại cáp sử dụng. Cấu hình nhiều cổng có thể hỗ trợ nhiều hướng kết nối, nhưng số cổng không đồng nghĩa với số sợi quang có thể hàn.

Cần phân biệt dung lượng khay hàn với số lượng cổng cáp. Ví dụ, thiết bị có nhiều cổng vẫn có thể giới hạn số mối hàn theo dung lượng thiết kế. Vì vậy, hãy đối chiếu thông số thực tế trước khi thi công.

Bước 3: Xử lý cáp chính và cáp nhánh

Đưa cáp chính và cáp nhánh vào đúng vị trí theo sơ đồ. Cố định cáp theo hướng dẫn kỹ thuật, đồng thời bảo đảm cáp không bị kéo căng hoặc xoắn.

Việc mở vỏ cáp và tiếp cận các sợi bên trong phải phù hợp với cấu trúc cáp. Với những thiết kế cần giữ nguyên một phần sợi đi qua, kỹ thuật viên phải xác định đúng phương án xử lý trước khi thao tác. Không nên cắt toàn bộ sợi nếu thiết kế yêu cầu duy trì kết nối xuyên tuyến.

Bước 4: Hàn các sợi được phân bổ cho nhánh

Đối chiếu bảng phân bổ sợi trước khi hàn. Nối đúng sợi của tuyến chính với sợi thuộc tuyến nhánh theo sơ đồ được phê duyệt. Đặt các mối hàn vào khay theo thứ tự dễ nhận biết.

Nếu có nhiều nhánh, nên tổ chức cách đánh dấu nhất quán. Cách làm này giúp giảm nhầm lẫn khi đo kiểm hoặc khi cần thay đổi cấu hình mạng sau này.

Bước 5: Kiểm tra từng hướng kết nối

Sau khi hoàn tất, kiểm tra tính liên tục của các sợi được đấu nối. Đo suy hao theo yêu cầu của dự án và xác minh kết quả tại từng nhánh.

Nếu một nhánh không đạt yêu cầu, cần khoanh vùng nguyên nhân trước khi mở lại măng xông. Nguyên nhân có thể liên quan đến mối hàn, nhầm sợi, đầu nối hoặc một điểm lỗi khác trên tuyến. Không nên mặc định mọi lỗi đều xuất phát từ măng xông.

5. Những lỗi cần tránh khi nối thẳng và rẽ nhánh

Một số sai sót nhỏ trong quá trình thi công có thể làm tăng thời gian xử lý sự cố. Các lỗi sau cần được kiểm soát ngay từ khâu chuẩn bị.

5.1. Không đối chiếu sơ đồ sợi trước khi hàn

Đấu nhầm sợi có thể khiến tín hiệu đến sai đích hoặc làm gián đoạn dịch vụ. Cách phòng tránh là xác minh mã cáp, màu sợi và bảng phân bổ trước khi thực hiện từng mối hàn.

5.2. Bố trí sợi quang quá chặt

Sợi quang bị gập, xoắn hoặc chịu lực có thể phát sinh suy hao. Vì vậy, cần duy trì bán kính uốn phù hợp và bố trí sợi theo rãnh của khay hàn.

5.3. Chọn cấu hình cổng không phù hợp

Thiếu cổng cáp hoặc không tương thích với đường kính cáp có thể làm việc lắp đặt phức tạp hơn. Cần kiểm tra cấu hình thiết bị, phụ kiện và phương án tuyến trước khi triển khai.

5.4. Bỏ qua bước đo kiểm sau thi công

Mối hàn hoàn thành không đồng nghĩa với tuyến đã đạt yêu cầu. Đo kiểm giúp xác nhận chất lượng kết nối và phát hiện lỗi trước khi bàn giao.

5.5. Không cập nhật hồ sơ sau khi hoàn thành

Nếu không ghi lại sơ đồ đấu nối, đội ngũ bảo trì có thể mất nhiều thời gian xác định sợi khi mở rộng mạng. Sau mỗi lần thi công, cần cập nhật mã cáp, số sợi, hướng nhánh và kết quả đo kiểm.

6. Checklist nghiệm thu măng xông sau khi đấu nối

Trước khi bàn giao, kỹ thuật viên có thể sử dụng bảng kiểm sau:

Hạng mục	Nội dung cần xác nhận
Sơ đồ đấu nối	Đúng tuyến chính, tuyến nhánh và mã sợi
Mối hàn	Được bảo vệ và đặt đúng vị trí trong khay
Quản lý sợi	Không gập, xoắn hoặc chịu lực bất thường
Cố định cáp	Cáp được giữ chắc theo thiết kế thiết bị
Cổng cáp	Đúng cấu hình và được làm kín theo hướng dẫn
Vỏ măng xông	Đóng đúng quy trình, các chi tiết được lắp đủ
Đo kiểm	Kết quả phù hợp yêu cầu nghiệm thu
Hồ sơ	Có sơ đồ, bảng sợi và kết quả đo kiểm

Checklist này không thay thế tiêu chuẩn nghiệm thu của dự án. Các ngưỡng suy hao, phương pháp đo và điều kiện thử nghiệm cần căn cứ vào thiết kế kỹ thuật và quy định áp dụng.

7. Câu hỏi thường gặp

Nối thẳng cáp quang có cần măng xông không?

Khi điểm nối cần được bảo vệ ngoài trời hoặc trong môi trường có nguy cơ chịu tác động cơ học, măng xông là giải pháp thường dùng. Loại thiết bị cụ thể phụ thuộc vào cấu trúc tuyến, môi trường lắp đặt và yêu cầu kỹ thuật.

Măng xông có thể vừa nối thẳng vừa rẽ nhánh không?

Một số thiết kế hỗ trợ cả nối thẳng và rẽ nhánh. Tuy nhiên, khả năng sử dụng còn phụ thuộc vào cấu trúc cổng cáp, dung lượng khay hàn và phương án đấu nối thực tế.

Số cổng cáp có quyết định số mối hàn không?

Không. Số cổng thể hiện khả năng tiếp nhận cáp theo thiết kế. Số mối hàn phụ thuộc vào dung lượng khay hàn và cấu hình bên trong thiết bị.

Vì sao cần lập bảng phân bổ sợi trước khi rẽ nhánh?

Bảng phân bổ giúp xác định đúng sợi dành cho tuyến chính và từng nhánh. Nhờ đó, kỹ thuật viên giảm nguy cơ đấu nhầm và dễ dàng truy vết khi bảo trì.

Sau khi đóng măng xông có cần đo kiểm không?

Có, nếu dự án yêu cầu nghiệm thu chất lượng đường truyền. Cần sử dụng phương pháp đo phù hợp và đối chiếu kết quả với tiêu chí kỹ thuật được phê duyệt.

8. Kết luận

Cách nối thẳng và rẽ nhánh cáp quang bằng măng xông cần được xác định từ sơ đồ mạng, cách phân bổ sợi và cấu hình thiết bị. Nối thẳng giúp duy trì tuyến truyền dẫn. Rẽ nhánh hỗ trợ mở rộng kết nối sang các hướng khác nhau. Cả hai đều đòi hỏi quản lý sợi đúng quy cách, bảo vệ mối hàn và kiểm tra sau thi công.

Để tìm hiểu các mẫu thiết bị phù hợp với hệ thống thực tế, bạn có thể xem danh mục măng xông quang của IPNetJSC. Nếu cần nắm rõ cấu tạo và chức năng trước khi triển khai, hãy tham khảo thêm bài tổng quan về măng xông cáp quang. Khi lựa chọn thiết bị, nên đối chiếu thông số kỹ thuật với phương án tuyến và yêu cầu thi công của dự án.
