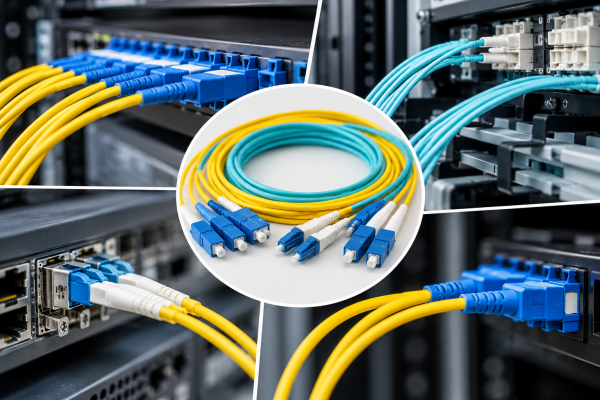

Cách Chọn Dây Nhảy Quang Phù Hợp Với Từng Hệ Thống
Chọn đúng dây nhảy quang giúp thiết bị kết nối ổn định và giảm lỗi khi triển khai. Tuy nhiên, không phải loại dây nào cũng dùng được cho mọi hệ thống.
Nếu đang chuẩn bị vật tư cho dự án, bạn cần xác định loại sợi, đầu nối, kiểu đánh bóng và chiều dài. Đây là những thông tin quan trọng trước khi đặt hàng.
Trường hợp cần tham khảo thêm các chủng loại và thông tin sản phẩm, bạn có thể xem bảng tổng hợp các loại dây nhảy quang. Nội dung dưới đây tập trung vào cách lựa chọn theo hệ thống thực tế.
Vì sao cần chọn đúng dây nhảy quang?
Dây nhảy quang là thành phần kết nối giữa các thiết bị hoặc điểm đấu nối trong hệ thống quang.
Nếu lựa chọn sai, dây có thể không tương thích với thiết bị.
Một số trường hợp còn gây khó khăn khi lắp đặt hoặc quản lý hệ thống.
Do đó, trước khi mua, bạn không nên chỉ dựa vào tên gọi sản phẩm.
Cần kiểm tra toàn bộ cấu hình cần thiết.
6 thông tin cần xác định trước khi chọn dây nhảy quang
Trước khi đặt hàng, hãy xác định ít nhất 6 thông tin:
- Loại sợi quang.
- Chuẩn Single Mode hoặc Multimode.
- Loại connector.
- UPC hoặc APC.
- Simplex hoặc Duplex.
- Chiều dài dây.
Ngoài ra, dự án có thể yêu cầu thêm màu vỏ hoặc tiêu chuẩn vật liệu.
Khi có đầy đủ thông tin, việc lựa chọn sẽ dễ dàng hơn.
Bước 1: Xác định hệ thống dùng Single Mode hay Multimode
Đây là bước đầu tiên cần thực hiện.
Dây nhảy quang Single Mode
Single Mode thường được sử dụng trong các hệ thống truyền dẫn khoảng cách xa.
Loại dây này có thể xuất hiện trong mạng viễn thông, hệ thống truyền dẫn và nhiều hạ tầng quang khác.
Khi lựa chọn, cần xác định tiếp connector ở hai đầu.
Không nên chỉ yêu cầu “dây Single Mode”.
Dây nhảy quang Multimode
Multimode thường được sử dụng trong các hệ thống mạng nội bộ.
Các chuẩn phổ biến gồm OM2, OM3 và OM4.
Mỗi chuẩn có đặc điểm sử dụng khác nhau.
Vì vậy, nếu hệ thống đã xác định chuẩn Multimode, hãy ghi rõ OM2, OM3 hoặc OM4 khi đặt hàng.
Bước 2: Kiểm tra connector của thiết bị
Sau khi xác định loại sợi, cần kiểm tra connector.
Một số connector thường gặp gồm:
- SC.
- LC.
- FC.
- ST.
Không nên lựa chọn connector dựa vào hình ảnh sản phẩm.
Hãy kiểm tra trực tiếp cổng trên thiết bị hoặc sơ đồ đấu nối.
Khi nào sử dụng SC?
SC có thiết kế tương đối lớn và thao tác kết nối đơn giản.
Connector này có thể xuất hiện trong nhiều hệ thống phân phối quang.
Nếu thiết bị sử dụng SC, dây cần có đầu SC tương ứng.
Khi nào sử dụng LC?
LC có thiết kế nhỏ gọn hơn SC.
Vì vậy, LC phù hợp với nhiều hệ thống có mật độ cổng cao.
LC cũng thường xuất hiện trên các thiết bị mạng và module quang.
Cấu hình SC-LC
SC-LC có hai đầu connector khác nhau.
Cấu hình này phù hợp khi hai điểm kết nối sử dụng SC và LC.
Đây là lý do cần kiểm tra cả hai đầu trước khi đặt dây.
Cấu hình LC-LC
LC-LC sử dụng connector LC ở hai đầu.
Cấu hình này thường được sử dụng khi cả hai thiết bị đều có cổng LC.
Bước 3: Xác định UPC hay APC
UPC và APC là thông tin cần kiểm tra trước khi mua.
Hai loại connector có kiểu đánh bóng khác nhau.
Do đó, không nên tự thay đổi giữa UPC và APC.
Nếu hệ thống đang sử dụng APC, hãy chọn dây có connector APC tương ứng.
Nếu hệ thống yêu cầu UPC, hãy chọn đúng chuẩn UPC.
Việc xác định đúng ngay từ đầu giúp hạn chế phát sinh trong quá trình lắp đặt.
Bước 4: Chọn Simplex hay Duplex
Kiểu dây cũng cần được xác định dựa trên hệ thống.
Simplex
Simplex sử dụng một sợi quang.
Loại dây này phù hợp với những kết nối chỉ cần một đường quang theo thiết kế.
Duplex
Duplex sử dụng hai sợi quang.
Loại dây này phù hợp với những liên kết cần hai đường truyền.
Khi chưa chắc chắn, không nên tự đoán.
Hãy kiểm tra sơ đồ kết nối hoặc thông tin từ thiết bị.
Bước 5: Xác định chiều dài dây
Chiều dài nên được tính theo khoảng cách thực tế.
Một số chiều dài phổ biến gồm:
- 1m.
- 2m.
- 3m.
- 5m.
- 10m.
- 15m.
Dây quá ngắn có thể khó bố trí.
Dây quá dài lại tạo nhiều dây dư trong tủ rack.
Do đó, nên chọn chiều dài vừa đủ và có khoảng dự phòng hợp lý.
Cách chọn dây nhảy quang cho tủ rack
Tủ rack thường có nhiều thiết bị đặt gần nhau.
Vì vậy, việc lựa chọn chiều dài cần được tính toán kỹ.
Dây quá dài có thể tạo vòng dây lớn.
Dây quá ngắn lại gây căng dây.
Ngoài chiều dài, cần chú ý cách bố trí dây.
Nên giữ đường dây gọn và tránh tạo những đoạn uốn không cần thiết.
Nếu hệ thống có nhiều kết nối, việc thống nhất chiều dài cũng giúp quản lý dễ hơn.
Cách chọn dây nhảy quang cho ODF
ODF là khu vực cần quản lý nhiều kết nối quang.
Khi lựa chọn dây, cần xác định connector ở phía ODF.
Sau đó kiểm tra connector ở phía thiết bị.
Ví dụ, nếu ODF sử dụng SC nhưng thiết bị sử dụng LC, cấu hình SC-LC có thể phù hợp.
Tuy nhiên, cần xác nhận chính xác trước khi đặt hàng.
Không nên dựa vào tên thiết bị để đoán connector.
Cách chọn dây cho switch quang
Switch quang có thể sử dụng các module hoặc cổng quang khác nhau.
Vì vậy, trước khi chọn dây, cần kiểm tra:
- Loại module.
- Chuẩn connector.
- Loại sợi.
- Khoảng cách kết nối.
- Sơ đồ đấu nối.
Ví dụ, một thiết bị có cổng LC sẽ cần dây có đầu LC tương ứng.
Đầu còn lại phụ thuộc vào thiết bị hoặc ODF ở phía đối diện.
Cách chọn dây nhảy quang cho hệ thống Multimode
Nếu hệ thống sử dụng Multimode, cần xác định chuẩn sợi.
Các chuẩn thường gặp gồm OM2, OM3 và OM4.
Không nên chỉ ghi “Multimode” trong yêu cầu mua hàng.
Hãy ghi rõ:
OM3 LC-LC Duplex 3m
hoặc:
OM4 LC-LC Duplex 5m
Cách ghi này giúp nhà cung cấp hiểu chính xác cấu hình.
Đồng thời, người nhận hàng cũng dễ kiểm tra hơn.
Cách chọn dây nhảy quang cho hệ thống Single Mode
Với Single Mode, cần xác định connector ở hai đầu.
Ví dụ:
Single Mode SC-LC Duplex 5m
hoặc:
Single Mode LC-LC Duplex 3m
Nếu hệ thống sử dụng APC, cần ghi rõ APC trong yêu cầu.
Việc ghi đầy đủ thông số giúp hạn chế nhầm lẫn.
Có nên chọn dây dài hơn nhu cầu không?
Không nên chọn quá dài nếu không cần thiết.
Dây dài có thể tạo thêm phần dư.
Trong tủ rack, phần dư này có thể khiến việc quản lý khó hơn.
Tuy nhiên, cũng không nên chọn dây quá sát chiều dài thực tế.
Cần có một khoảng dự phòng hợp lý.
Mục tiêu là vừa đủ để thao tác và quản lý.
Có nên chọn dây dựa vào giá thấp nhất?
Giá là một yếu tố cần xem xét.
Nhưng nó không nên là yếu tố duy nhất.
Trước tiên, sản phẩm phải phù hợp với hệ thống.
Sau đó mới so sánh chất lượng, thông số và chi phí.
Một sản phẩm không tương thích có thể khiến doanh nghiệp phải mua lại.
Điều này làm tổng chi phí cao hơn dự kiến.
Những lỗi thường gặp khi chọn dây nhảy quang
Chỉ nhìn connector
Hai dây cùng dùng LC vẫn có thể khác loại sợi.
Không kiểm tra UPC hoặc APC
Điều này có thể dẫn đến lựa chọn sai cấu hình.
Không xác định Single Mode hay Multimode
Đây là thông tin cơ bản cần xác định trước.
Chọn chiều dài theo cảm tính
Dây quá dài hoặc quá ngắn đều gây khó khăn khi triển khai.
Không kiểm tra cả hai đầu
SC-LC và LC-LC là hai cấu hình khác nhau.
Cần xác định connector ở cả hai phía.
Không lập danh sách vật tư
Dự án nhiều dây dễ phát sinh nhầm lẫn nếu không có bảng cấu hình.
Bảng checklist chọn dây nhảy quang
| Tiêu chí | Cần xác định |
|---|---|
| Loại sợi | Single Mode / Multimode |
| Chuẩn sợi | OM2 / OM3 / OM4 |
| Đầu 1 | SC / LC / FC / ST |
| Đầu 2 | SC / LC / FC / ST |
| Đánh bóng | UPC / APC |
| Kiểu dây | Simplex / Duplex |
| Chiều dài | Theo thực tế |
| Số lượng | Theo từng cấu hình |
Bạn có thể sử dụng bảng này khi lập danh sách vật tư.
Nó cũng giúp quá trình trao đổi với nhà cung cấp rõ ràng hơn.
Cách ghi yêu cầu khi đặt dây
Thay vì ghi:
“Cần 20 dây nhảy quang.”
Nên ghi đầy đủ:
“20 dây Single Mode LC-LC Duplex, UPC, chiều dài 3m.”
Nếu là Multimode, có thể ghi:
“30 dây OM3 LC-LC Duplex, chiều dài 5m.”
Cách ghi chi tiết giúp giảm thời gian hỏi lại.
Đồng thời, hạn chế nguy cơ giao nhầm sản phẩm.
Khi nào nên nhờ nhà cung cấp tư vấn?
Bạn nên nhờ tư vấn khi chưa xác định rõ cấu hình.
Đặc biệt là khi dự án có nhiều thiết bị.
Bạn có thể gửi:
- Model thiết bị.
- Hình ảnh cổng quang.
- Sơ đồ kết nối.
- Số lượng thiết bị.
- Khoảng cách dự kiến.
Nhà cung cấp có thể dựa trên những thông tin này để xác định cấu hình phù hợp hơn.
Câu hỏi thường gặp
Làm sao biết nên dùng dây Single Mode hay Multimode?
Hãy dựa trên hệ thống, module quang và yêu cầu kết nối. Không nên chọn chỉ dựa vào giá.
Làm sao xác định connector?
Kiểm tra cổng trên thiết bị hoặc tài liệu kỹ thuật.
SC-LC khác LC-LC ở đâu?
SC-LC có hai loại connector khác nhau. LC-LC sử dụng LC ở cả hai đầu.
UPC và APC có giống nhau không?
Không. Đây là hai kiểu đánh bóng connector khác nhau.
Simplex và Duplex khác nhau thế nào?
Simplex thường có một sợi quang. Duplex có hai sợi quang.
Dây dài bao nhiêu là phù hợp?
Nên dựa trên khoảng cách thực tế giữa hai điểm kết nối và khoảng dự phòng cần thiết.
OM3 và OM4 có thể dùng thay nhau không?
Không nên tự thay thế. Cần kiểm tra thiết bị và yêu cầu của hệ thống.
Kết luận
Chọn dây nhảy quang không chỉ là chọn một sản phẩm có connector phù hợp.
Bạn cần xác định đồng thời loại sợi, connector, UPC hoặc APC, Simplex hoặc Duplex và chiều dài.
Với hệ thống có nhiều thiết bị, nên lập bảng cấu hình trước khi đặt hàng.
Cách này giúp giảm nhầm lẫn và hỗ trợ quản lý vật tư tốt hơn.
Bạn có thể tham khảo danh mục dây nhảy quang để xem các dòng sản phẩm đang có.
Nếu cần đối chiếu thêm các chủng loại và thông tin liên quan, hãy tham khảo bảng giá các loại dây nhảy quang.
