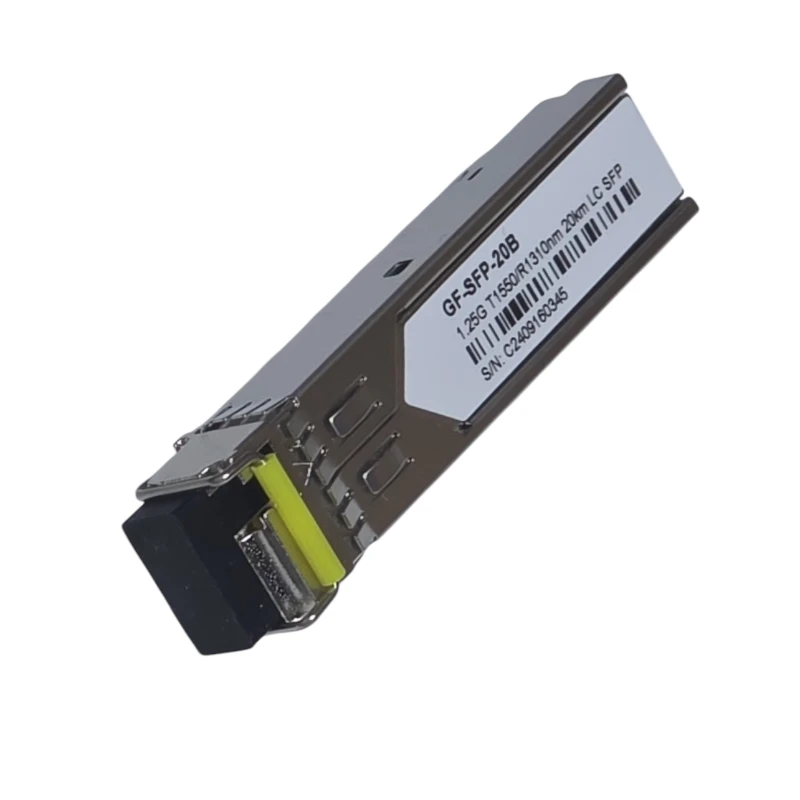

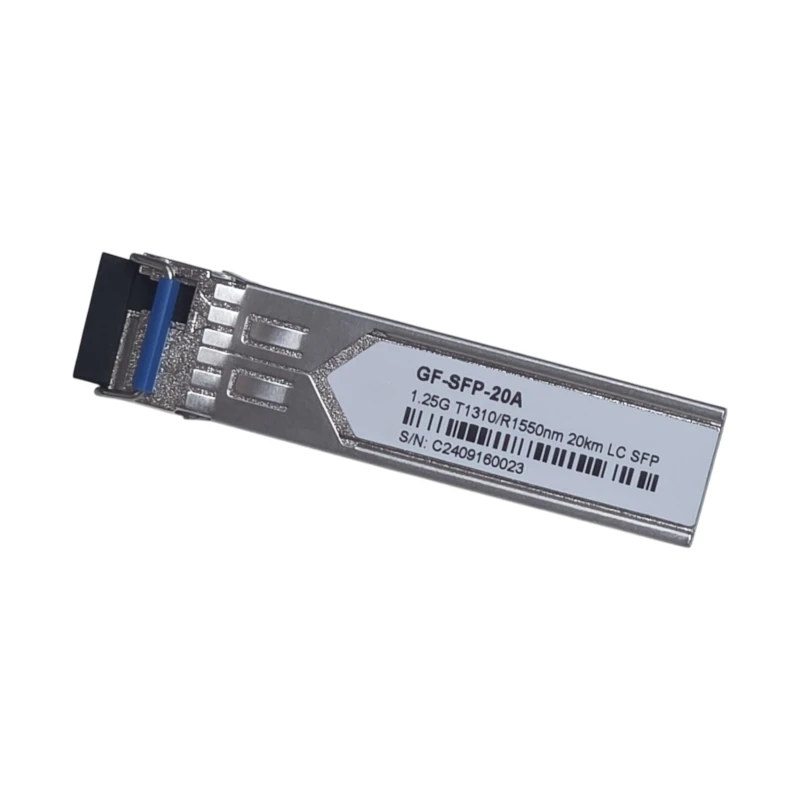

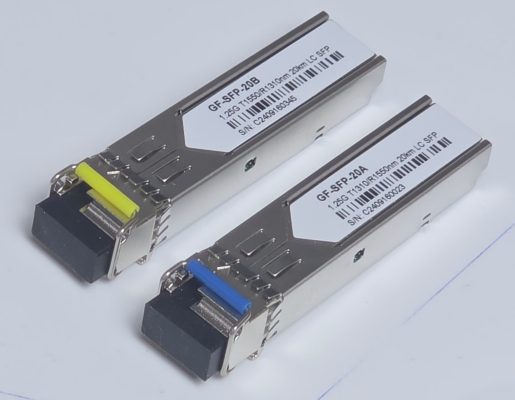

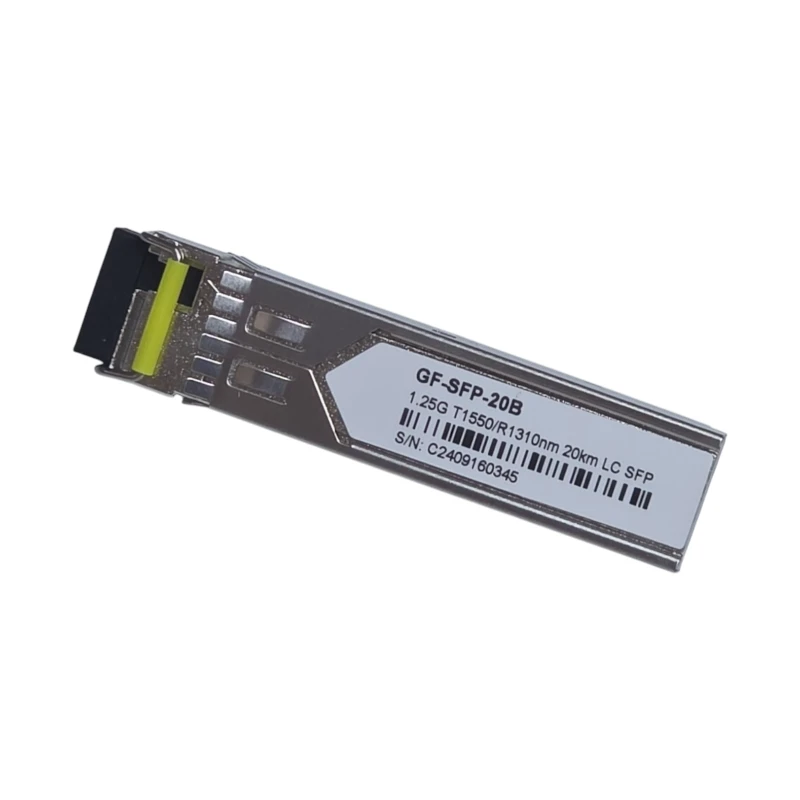

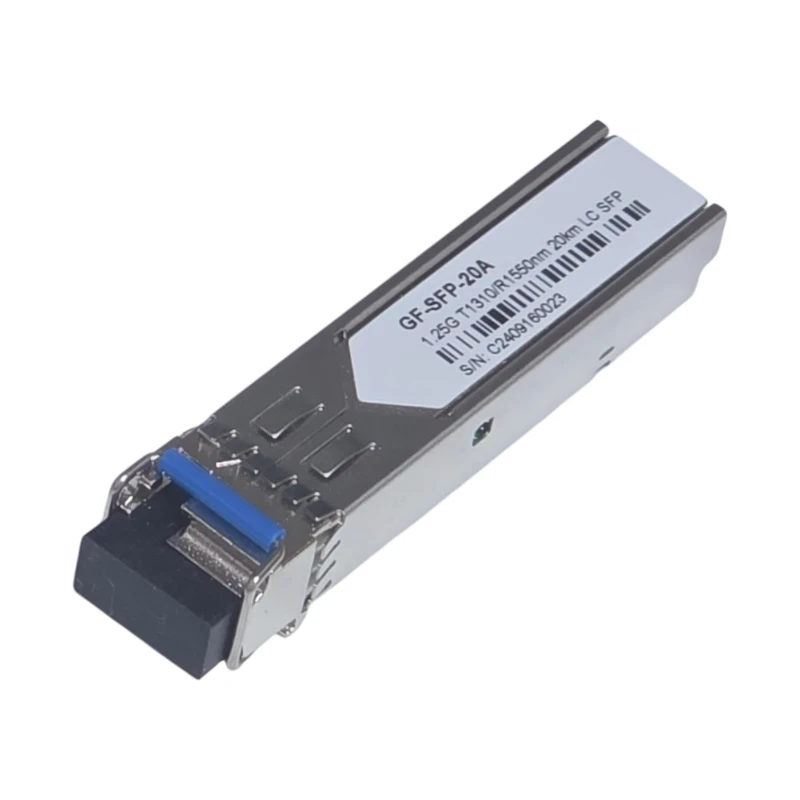

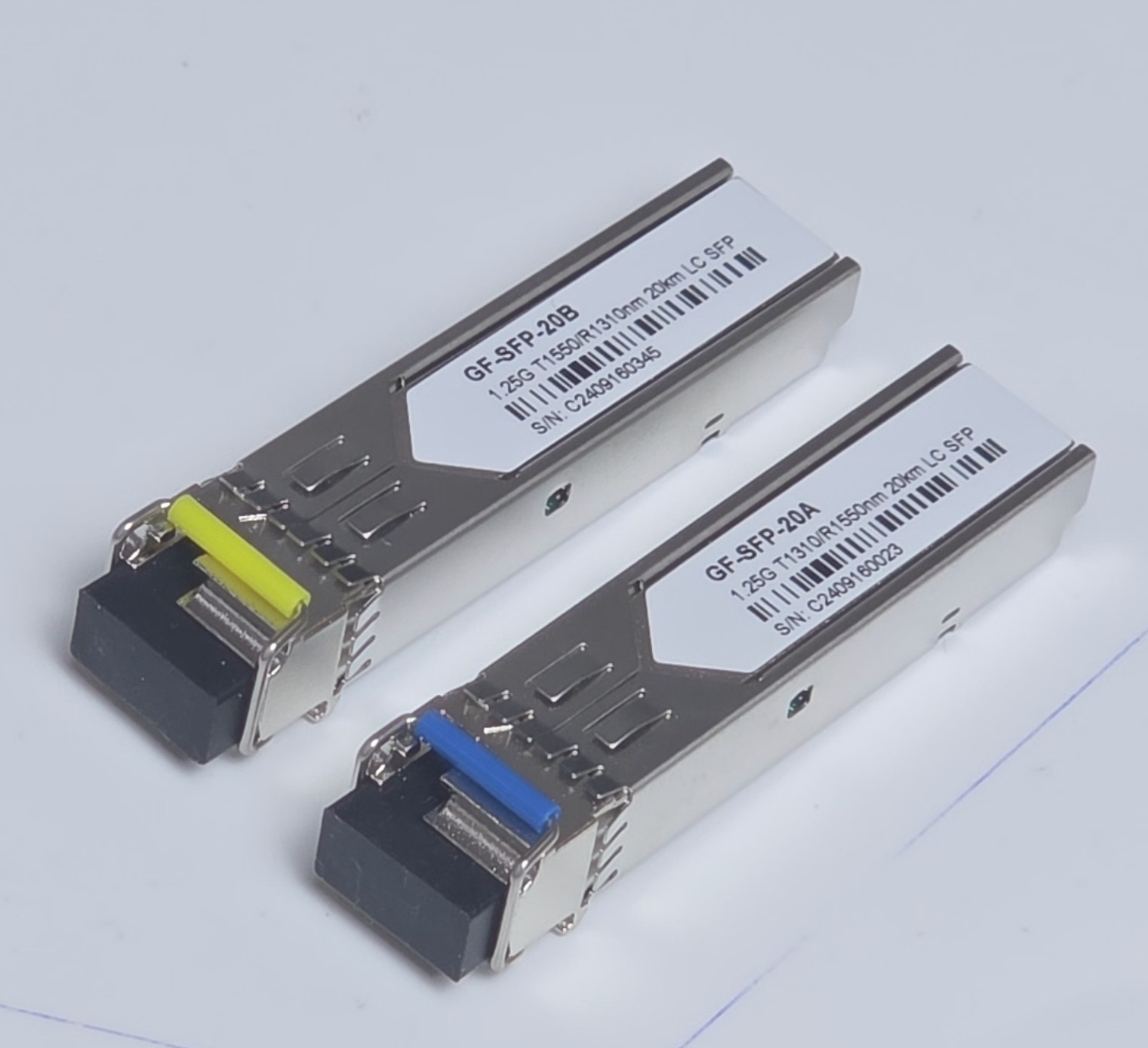

Module quang SFP 1.25G 1 sợi single mode GF-SFP-20A/B là một thiết bị thu phát tín hiệu quang học nhỏ gọn, hiệu suất cao, được thiết kế để truyền dữ liệu tốc độ 1.25 Gbps trên cáp quang single mode (sợi đơn). Sản phẩm này đặc biệt hữu ích trong việc mở rộng mạng lưới, kết nối các thiết bị mạng ở khoảng cách xa, và đảm bảo tính ổn định của đường truyền. Bài viết này sẽ cung cấp một cái nhìn tổng quan chi tiết về module quang GF-SFP-20AB, từ giới thiệu, thông số kỹ thuật, ứng dụng cho đến hướng dẫn sử dụng chi tiết.
Giới thiệu Module quang SFP 1.25G 1 sợi single mode GF-SFP-20A/B
Module quang SFP (Small Form-factor Pluggable) là một chuẩn công nghiệp cho các bộ thu phát quang học, cho phép kết nối với các thiết bị mạng như switch, router, và các bộ chuyển đổi khác.Module quang SFP 1.25G 1 sợi GF-SFP-20A/B là một phiên bản cụ thể, được thiết kế để hoạt động trên cáp quang single mode (sợi đơn) và hỗ trợ tốc độ truyền dữ liệu lên đến 1.25 Gbps.
Điểm nổi bật của module quang SFP 1.25G 1 sợi này bao gồm:
- Thiết kế nhỏ gọn: Chuẩn SFP cho phép thiết kế nhỏ gọn, dễ dàng cài đặt và bảo trì.
- Khả năng truyền xa: Hoạt động trên cáp single mode cho phép truyền dữ liệu ở khoảng cách lên đến 20km.
- Tốc độ cao: Hỗ trợ tốc độ 1.25 Gbps, phù hợp với các ứng dụng yêu cầu băng thông cao.
- Độ tin cậy: Được sản xuất tuân thủ các tiêu chuẩn công nghiệp, đảm bảo độ tin cậy và tuổi thọ cao.
- Khả năng tương thích: Tương thích với nhiều loại thiết bị mạng khác nhau hỗ trợ chuẩn SFP.
Module quang SFP 1.25G 1 sợi GF-SFP-20A/B thường được sử dụng trong các môi trường mạng đòi hỏi khoảng cách truyền xa và băng thông cao như:
- Kết nối mạng trong các tòa nhà lớn hoặc các khu công nghiệp.
- Kết nối các thiết bị mạng trong các trung tâm dữ liệu.
- Mở rộng mạng lưới trong các ứng dụng viễn thông.
Thông số kỹ thuật Module quang SFP 1.25G 1 sợi single mode GF-SFP-20A/B
Để hiểu rõ hơn về khả năng của module quang SFP 1.25G 1 sợi GF-SFP-20A/B, cần xem xét các thông số kỹ thuật quan trọng sau:
- Loại sợi quang: Single mode (9/125µm)
- Bước sóng: 1310nm (bên phát) / 1550nm (bên thu)
- Khoảng cách truyền: Lên đến 20 km
- Tốc độ dữ liệu: 1.25 Gbps (Gigabits per second)
- Giao diện: Chuẩn SFP (LC connector)
- Nguồn điện: +3.3V
- Công suất phát (Tx power): -9.5 đến -3.0 dBm
- Độ nhạy thu (Rx sensitivity): ≤ -22dBm
- Mức suy hao cho phép: 12 dB
- Nhiệt độ hoạt động: 0°C đến 70°C (tùy thuộc vào nhà sản xuất)
- Tiêu chuẩn: Tuân thủ các tiêu chuẩn IEEE 802.3, SFP MSA, RoHS
Giải thích chi tiết các thông số:
- Loại sợi quang: Single mode (9/125µm) cho biết module này sử dụng sợi quang đơn mode, có đường kính lõi 9µm và vỏ bọc 125µm, cho phép truyền dữ liệu ở khoảng cách xa.
- Bước sóng: Bước sóng 1310nm và 1550nm là các bước sóng tiêu chuẩn được sử dụng trong truyền dẫn quang single mode. Bước sóng 1310nm thường được sử dụng trong các hệ thống truyền dẫn tầm ngắn hơn, trong khi bước sóng 1550nm thường được sử dụng cho truyền dẫn tầm xa hơn.
- Khoảng cách truyền: Khoảng cách tối đa 20km cho thấy khả năng truyền tín hiệu quang đi xa mà không cần bộ lặp.
- Tốc độ dữ liệu: Tốc độ 1.25 Gbps đảm bảo khả năng truyền một lượng lớn dữ liệu trong thời gian ngắn, thích hợp cho các ứng dụng băng thông rộng.
- Giao diện: Chuẩn SFP và đầu nối LC (Lucent Connector) là các yếu tố quan trọng để đảm bảo khả năng tương thích với các thiết bị mạng. Đầu nối LC là một loại đầu nối nhỏ gọn, được sử dụng phổ biến trong các hệ thống cáp quang.
- Nguồn điện: +3.3V là điện áp hoạt động tiêu chuẩn của chuẩn SFP.
- Công suất phát và độ nhạy thu: Các thông số này xác định khả năng phát và nhận tín hiệu của module, đảm bảo chất lượng truyền dẫn.
- Mức suy hao cho phép: Mức suy hao cho phép chỉ ra mức độ suy giảm tín hiệu tối đa mà module có thể chịu được trong quá trình truyền.
- Nhiệt độ hoạt động: Phạm vi nhiệt độ hoạt động chỉ định môi trường mà module có thể hoạt động ổn định.
- Tiêu chuẩn: Việc tuân thủ các tiêu chuẩn IEEE 802.3, SFP MSA và RoHS đảm bảo tính tương thích, an toàn và thân thiện với môi trường của module.
Việc hiểu rõ các thông số kỹ thuật này rất quan trọng để lựa chọn và triển khai module quang GF-SFP-20A/B một cách hiệu quả, phù hợp với yêu cầu của hệ thống mạng.
Ứng dụng của Module quang SFP 1.25G 1 sợi single mode GF-SFP-20A/B
Module quang GF-SFP-20AB có nhiều ứng dụng khác nhau trong các môi trường mạng khác nhau:
- Kết nối mạng LAN (Local Area Network) trong các tòa nhà lớn và khu công nghiệp: Cho phép kết nối các switch, router ở khoảng cách xa hơn so với cáp đồng, đảm bảo băng thông cao và độ tin cậy.
- Kết nối trong các trung tâm dữ liệu (Data Center): Kết nối các server, switch và storage devices, cung cấp đường truyền tốc độ cao và ổn định cho việc trao đổi dữ liệu.
- Triển khai mạng FTTH (Fiber to the Home – Cáp quang đến tận nhà): Trong một số trường hợp, module quang này có thể được sử dụng trong cơ sở hạ tầng FTTH để kết nối các thiết bị mạng ở các điểm cuối.
- Kết nối các thiết bị mạng trong hệ thống camera giám sát: Đảm bảo truyền tải hình ảnh chất lượng cao từ các camera giám sát đến trung tâm điều khiển.
- Ứng dụng viễn thông: Sử dụng để mở rộng mạng lưới, kết nối các trạm BTS và các thiết bị truyền dẫn khác.
Một số ví dụ cụ thể về ứng dụng:
- Kết nối giữa các phòng ban trong một công ty lớn: Các switch trong các phòng ban khác nhau được liên kết bằng module quang GF-SFP-20A/B, cho phép chia sẻ dữ liệu tốc độ cao và truy cập tài nguyên dễ dàng.
- Kết nối các server trong một trung tâm dữ liệu: Các server được kết nối tới các switch core bằng các module quang này, đảm bảo băng thông cần thiết để đáp ứng nhu cầu truy cập dữ liệu lớn.
- Kết nối camera giám sát trên một khu công nghiệp: Camera được kết nối tới một trung tâm điều khiển hoặc một NVR (Network Video Recorder) thông qua module quang GF-SFP-20AB, cho phép truyền tải hình ảnh chất lượng cao và ổn định.
Lưu ý quan trọng:
- Chọn module phù hợp: Luôn chọn module quang phù hợp với yêu cầu của hệ thống mạng và tuân thủ các tiêu chuẩn.
- Sử dụng cáp quang chất lượng: Sử dụng cáp quang chất lượng cao để đảm bảo hiệu suất truyền dẫn tốt nhất.
- Bảo quản cẩn thận: Bảo quản module quang và cáp quang trong môi trường khô ráo, thoáng mát và tránh ánh nắng trực tiếp.
- Tham khảo hướng dẫn sử dụng: Luôn tham khảo hướng dẫn sử dụng của nhà sản xuất để biết thêm thông tin chi tiết về cài đặt, cấu hình và bảo trì.
Kết luận
Module quang SFP 1.25G 1 sợi single mode GF-SFP-20A/B là một giải pháp hiệu quả và kinh tế để mở rộng mạng lưới và kết nối các thiết bị mạng ở khoảng cách xa. Với thiết kế nhỏ gọn, hiệu suất cao và khả năng tương thích rộng, module này là một lựa chọn lý tưởng cho nhiều ứng dụng khác nhau. Việc hiểu rõ các thông số kỹ thuật, ứng dụng và hướng dẫn sử dụng sẽ giúp bạn triển khai và sử dụng module một cách hiệu quả nhất, đảm bảo một hệ thống mạng ổn định, tin cậy và có thể đáp ứng các yêu cầu về băng thông trong tương lai.
